PHW-90-NC
Piezohannas
PHW-90-NC
90 кГц корпус пьезоэлектрического ультразвукового датчика для ультразвукового потока
Технические параметры:

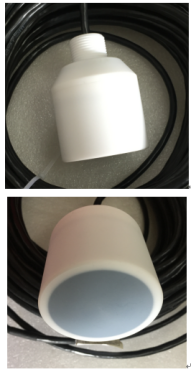

Предметы | Технические параметры | Изображение | |
Имя | 90КГц Подводной ультразвуковой датчик |
| |
Модель | PhW-90-Северо -запад | ||
Частота | 90КГц ±5% | ||
Расстояние обнаружения | 08～150M | ||
Минимальный параллельный LMpedance | 700Ω ± 20％ | ||
5000 пF ± 20％@1 кГц | |||
Чувствительность | Нет напряжения вождения нагрузки:500Vpp、Расстояние:0,6 м、 Эхо -амплитуда:4.0V | ||
Вершина горы Напряжение＜1000Vpp | |||
-40～+80 ℃ | |||
≤10Килограммы или1mpa | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db:16° ±10%， Резкий угол:38° ±10% | |||
Жилищный материал |
| ||
Применение | Ультразвуковой проточный схема, подводной дальномер | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 2050G ± 5％ (длина провода：30m） | ||
Инструкции по проводке | (третья линия): красный: преобразователь +, синий: датчик температуры +, черный: public -; | ||

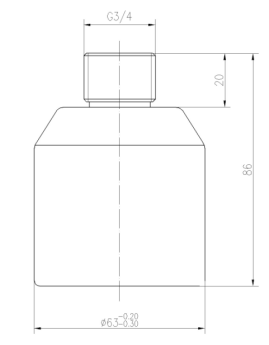

Кривая допуска | Структура продукта | ||
| | ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
