PHA-49-08PB
Piezohannas
PHA-49-08PB
49 кГц пьезоэлектрический ультразвуковой преобразователь для измерителей ультразвукового уровня
Технические параметры:

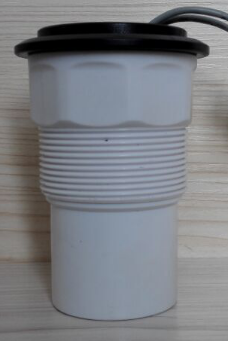

Предметы | Технические параметры | Изображение | |
Имя | 49 кГц антикоррозий Преобразователь PB тип（интегрированный тип） |
| |
Модель | PhA-49-08PB | ||
Частота | 49 кГц ±5% | ||
Расстояние обнаружения | 0.4～8 м | ||
Минимум Параллельный LMpedance | 310 Ом ± 20％ | ||
2000pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：850 В.П.Расстояние:0,6 м， Эхо -амплитуда：450 мВ | ||
Вершина горы Напряжение＜1500vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча полуосновной@-3db: 8 ° ± 2， Резкий угол:18 ° ± 4 | ||
Корпус Материал | Пома、PVDF | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Внизу с нитью ：M60 × 2 или жеG2A | |||
Уровень защиты | IP68 | ||
Масса | 440 г ± 5％ | ||
Инструкции по проводке | integratЭд тип：разъем（3pin, 2,54 мм Терминал) ：Красный+，Белый-，Черный: экранированный； разъем（3 сВ, 2,0 мм Терминал）：белый черный:Датчик температуры（MF58）； | ||

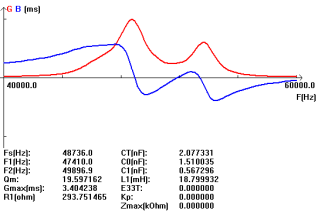

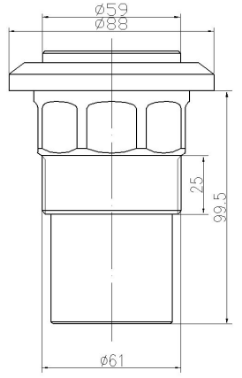

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя расстояния:
Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Приложение oF Ultrазоновый уровень метры
Приложение изображение из Ультразвуковые счетчики уровня ：
