PHW-65-50A
Piezohannas
PHW-65-50A

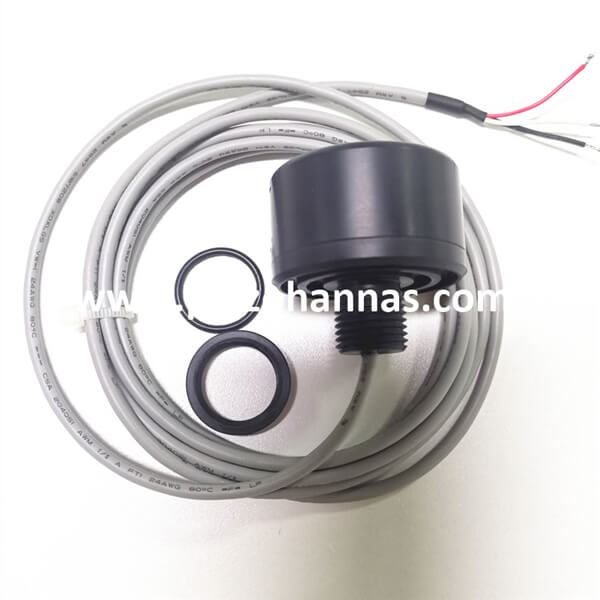

Пьезоэлектрический ультразвуковой датчик 65 кГц для подводного доля
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 65 кГц Подводной ультразвуковой датчик |
| |
Модель | PhW-65-50A | ||
Частота | 70КГц ±5% | ||
Минимальный параллельный LMpedance | 700Ω ± 20％ | ||
2000PF ± 20％@1 кГц | |||
Чувствительность | dзаклинаниеvолтаж: 500Vстр、Расстояние:07m、 Амплитуда: 1000 мв. | ||
Вершина горы Напряжение＜900Vpp | |||
-40～+80 ℃ | |||
≤10Килограммы или 1mpa | |||
Жилищный материал | АБС | ||
Применение | Подводной дальнодонь, подводная акустическая связь | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 100G ± 5％（длина провода：：2M） | ||
Инструкции по проводке | Красный: датчик +, белый: преобразователь -, черный: щит; | ||

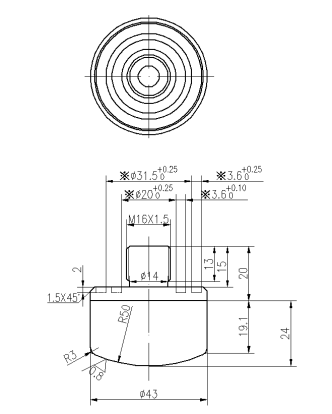

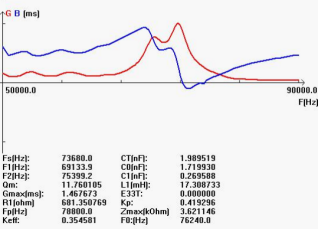

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
