PHW-7-NC
Piezohannas
PHW-7-NC
7 МГц пьезоэлектрический ультразвуковой преобразователь для приема низкочастотного шума
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 7 кГц Подводной ультразвуковой датчик |
| |
Модель | PhW-7-NC | ||
Частота | 7 кГц ±2КГц | ||
Расстояние обнаружения | 300 м | ||
Минимальный параллельный LMpedance | 4000 Ом ± 20％ | ||
11000pf ± 20％@1 кГц | |||
Вершина горы Напряжение＜600Vpp | |||
-40～+80 ℃ | |||
≤10Килограммы или 1mpa | |||
Жилищный материал | АБС | ||
Применение | Низкочастотный прием шума | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 325G ± 5％ (длина провода：1M） | ||
Инструкции по проводке | Красный: датчик +, черный: преобразователь - и экранирующий провод; ( Датчик температурынеобязательно) | ||

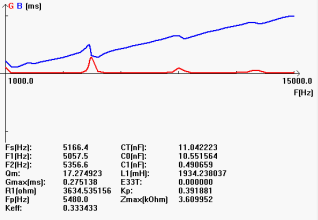

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
7 МГц пьезоэлектрический ультразвуковой преобразователь для приема низкочастотного шума
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 7 кГц Подводной ультразвуковой датчик |
| |
Модель | PhW-7-NC | ||
Частота | 7 кГц ±2КГц | ||
Расстояние обнаружения | 300 м | ||
Минимальный параллельный LMpedance | 4000 Ом ± 20％ | ||
11000pf ± 20％@1 кГц | |||
Вершина горы Напряжение＜600Vpp | |||
-40～+80 ℃ | |||
≤10Килограммы или 1mpa | |||
Жилищный материал | АБС | ||
Применение | Низкочастотный прием шума | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 325G ± 5％ (длина провода：1M） | ||
Инструкции по проводке | Красный: датчик +, черный: преобразователь - и экранирующий провод; ( Датчик температурынеобязательно) | ||
Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
