Просмотры:0 Автор:Pедактор сайта Время публикации: 2018-06-06 Происхождение:Работает
 Пьезоэлектрический элемент керамика |  Пьезоэлектрический керамический датчик |  пьезой диски преобразователь |

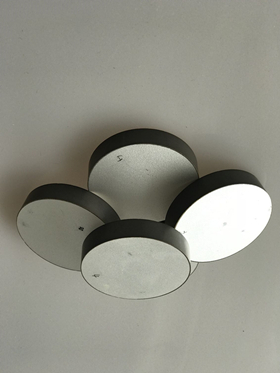

PztПьезоэлектрический элемент керамикаиметь условия диэлектрической постоянной и диэлектрической кривой потери при преобразовании температуры и частоты. Можно увидеть температуру диэлектрической постоянной. Диэлектрическая постоянная увеличивается очень медленно, что температура ниже 250 ° C. То есть диэлектрическая постоянная и частотная зависимость пьезоэлектрической керамики P-41 слабая, когда температура до 250 ° C. Когда температураПьезоэлектрический керамический датчиквыше 250 ° C, диэлектрическая постоянная быстро увеличивается с повышением температуры. Точка демаркации диэлектрической постоянной и диэлектрической потери пезоэлектрической керамики PZT с изменением частоты ниже, чем тот материал P-41, который составляет 200 ° C, а после 200 ° C диэлектрическая постоянная и диэлектрическая потеря материала Pzt все еще слаба Анкет Это показывает, что керамические материалы P-41 и PMNS-PZN-PZT обладают хорошей стабильностью частотной температуры, в то время как P-41 Материал-пьезоэлектрическая керамика имеет более высокую температуру CURIE, PZN-PZT Piezo Ceramics имеет более низкую диэлектрическую потерю.
В точке температуры Кюри диэлектрическая постояннаяпьезой керамический датчик вибрациидостигает максимального значения; Когда температура ниже температуры Кюри, диэлектрическая постоянная пьезоэлектрической керамики постепенно становится больше по мере увеличения температуры, а когда температура высока в точке температуры Кюри, диэлектрическая постоянная значительно уменьшается с повышением температуры. Эта тенденция в основном связана с тем, что когда пьезоэлектрическая керамика выше температуры Кюри, структура материала PZT меняется от сегнетоэлектрической фазы к неферероэлектрической фазе. Что вызывает спонтанную поляризацию, она приводит к диэлектрическому. константы.
Число быстро сброшено. И две частиМатериал PZT пьезоэлектрический датчикизучены. Отношения t не полностью согласуются с теоремой Кюри-Вариант, после того, как температура выше, чем эта. Температура фазового перехода пьезоэлектрической керамики отклоняется от температуры Кюри при 1 кГц. AT обычно используется для описания степени отклонения от температуры Curie, что указывает на то, что диэлектрическая постоянная начинает соответствовать начальной температуре теоремы Curie-Van и представляет температуру, при которой диэлектрическая постоянная достигает максимального значения. 41 материалпьезой диски преобразовательОтклоняется от теоремы Кюри в очень небольшой степени, с характеристиками сегнетоэлектрической фазовой перехода, в то время как материал PZT Material Piezo Ceramics отклоняется от теоремы Curie в большей степени, с электрической фазой железа меняется.
Пьезоэлектрическая керамика требует диапазона рабочей температуры ультразвукового двигателя в качестве ключевого компонента двигателя, который не должен превышать температуру Кюри пьезоэлектрической керамики. В противном случае явление деполяризацииПьезо -кольцо компонентзаставит материал потерять пьезоэлектрический эффект. Обычно ультразвуковой двигатель не достигает высокой температурной точки, прежде чем температурная точка Curie разрушает клейкий слой между статором и пьезоэлектрической керамикой, в результате двигатель не работает, и его обменяется. Основываясь на пьезоэлектрической керамической производительности PZT, можно видеть, что температура CURIE пьезоэлектрической керамики P-41 выше, а диэлектрическая потеря пьезоэлектрической керамики PZN-PZT ниже.
