Тест на производительность 1 - 3 типа пьезоэлектрический композитный материал

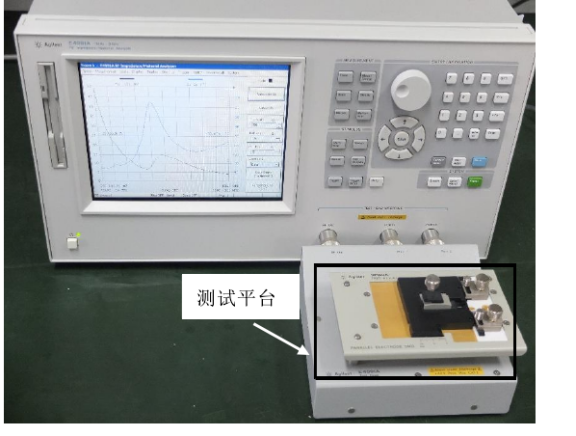

Подготовленный тип L-3Пьезоэлектрическая керамика композитбыл протестирован с использованием RF -анализатора RF Agllent E499LA/материала, изготовленного Agilent. По сравнению с традиционными сетевыми анализаторами, частотный импеданс/материальный анализатор имеет широкий диапазон измерений. Измеримый диапазон частот составляет от 3 МГц до 3 ГГц (точность измерения составляет 1 МГц); Импеданс тестируется на 50 по сравнению с сетевым анализатором. Точность измерения высока, когда значение импеданса испытательного материала отклоняется от 50. Точность измерения будет хуже; Анализатор импеданса/материала Agilent E499LA/материала может измерить импеданс устройств без 50.

Из результатов теста можно увидеть, что серии и параллельные резонансные частоты типа L-3Pzt Discieelectric Ceramic45,968 МГц и 60,253 МГц; Центральная частота составляет 53 МГц, а электромеханическая когерентная когерентная коэффициент k составляет 0,6842.com Pare с однофазным пьезоэлектрическим керамическим pzt-sh, его электромеханический коэффициент совпадения увеличивается на 33,3% по сравнению с однофазными давлением. значительно улучшился.

Используя Pzt-Shпьезоэлектрические материалы пьезоэлектрический преобразователькоторые были поляризованы, используя метод резки и заполнения, материал PZT находится на его полюсе. Площадь поперечного сечения пьезоэлектрической керамической колонки является квадратной, ширина колонны составляет 36,03 мкм, а толщина D-пьезоэлектрическая керамическая пост с с Период 36,52 млн, в течение которого ширина щелей составляет 24,14 млрд. Наконец полученная пьезоэлектрическая керамическая фаза. Объемная фракция материала составляет 35,84% от пьезоэлектрического составного материала типа L-3.

Подготовленный 1-3 типаПьезоэлектрический сканер трубкимедленно закрепляется медленной температурой и без вакуума, так что он хорошо связан с пьезоэлектрической фазой. Производительность подготовленного пьезоэлектрического композита типа L-3 была протестирована с помощью RF-анализатора Agilent E499LA/анализатора материала. Серии и параллельные резонансные частоты пьезоэлектрического композита составляли 45,968 МГц и 60,253 МГц соответственно. Центральная частота составляет около 53 МГц, а коэффициент электромеханического совпадения K составляет 0,6842. По сравнению с однофазным пьезоэлектрическим керамическим PZT-SH, электромеханический коэффициент совпадения увеличивается на 33,3% по сравнению с однофазным пьезоэлектрическим керамическим давлением. Электрические характеристики были значительно улучшены.

Наконец, WA Smith установила модель 1-3 композитного материала, делается вывод, что электромеханический коэффициент совпадений в режиме толщины пьезоэлектрического ультразвукового преобразователя типа 1-3 составляет от 30% до 80% от пьезоэлектрической фракции объема. Тенденция изменения является медленной, и когда объемная фракция варьируется от 60% до 80%, электромеханический коэффициент совпадения пьезоэлектрического композита типа L-3 почти вдвое больше, чем у однофазной пьезоэлектрической керамики; Для тех же полимерных пьезоэлектрических композитов, если объемная фракция функционального пьезоэлектрического материала обычно одинакова, независимо от того, как колонны расположены в полимере, форма поперечного сечения колонны является относительно постоянной. И диэлектрическая постояннаяпьезоэлектрический керамический элементувеличивается с увеличением объемной доли пьезоэлектрической керамической фазы, которая значительно увеличивается линейно; Поскольку пьезоэлектрический керамический материал обычно имеет более высокую плотность, чем непизоэлектрическая фаза (как правило, полимер).

Плотность материала является таким образом, так как объемная фракция пьезоэлектрического материала увеличивается, доля непизоэлектрической фазы материала в композитном материале станет меньше и меньше, что образует пьезоэлектрический материал типа L-3. Плотность также значительно увеличит тенденцию; С увеличением объемной фракции пьезоэлектрических фазовых материалов, скорость звука типа L-3пьезо -акустический пьезоэлектрический датчиктакже увеличивается в основном; Тем не менее, его тенденция к росту в основном разделена на три сегмента, из которых давление уменьшается с небольшим объемом фракции. Когда объемная доля электрического фазового материала увеличивается, скорость звука быстро увеличивается; Когда объемная доля пьезоэлектрической фазы составляет от 30% до 80%, скорость звука значительно линейно увеличивается; Когда объемная доля превышает 80%, тенденция к росту начинает снова увеличиваться.

Причина этого явления, поскольку объемная фракция увеличивается, которая должна преодолеть из более крупных массовых нагрузок. Скорость звука также только начинает увеличиваться, но из -за действия полимера она затем начинает падать и, наконец, начинает увеличиваться. И влияние соотношения сторон пьезоэлектрической фазы и соотношение сторон на композитном материале композита L-3. Соотношение длины к ширине поперечного сечения пьезоэлектрического транс-датчика составляет L-тип, то есть, когда поперечное сечение является квадратным, постоянная гидростатического давления и значение чувствительности к гидростатическому давлению являются идеальными. Чтобы обеспечить хорошую режим вибрации толщины пьезоэлектрического композитного материала типа L-3, интерференция режима вибрации (например, режим вибрации) в режим вибрации толщины подавляется как можно больше, чтобы обеспечить ее направленность. Его соотношение сторон должно быть меньше, чем тип L.
