Техническое описание промышленного ультразвукового датчика диапазона 50 кГц для ультразвукового предотвращения столкновений

Приложения :
Измерение уровня
Близость
Объединение препятствий
Управление движением
штат:
Количество:
  • PHA-49-08B-F

  • Piezohannas

  • PHA-49-08B-F

Индустриал 50 кГц ультразвуковой датчик датчика датчика для ультразвукового анти -столкновения




Технические характеристики:



Предметы

Технические параметры


Имя

49 кГц  ультразвуковойпреобразователь

V78kscr1i) b_ji554o%(a



) T6_k8fpck7gtgc7gnv

Модель

PhA-49-08B-F

Частота

49 кГц ±5%

Расстояние обнаружения

0.48 м

Минимальный параллельный LMpedance

730 Ом ± 20

Емкость

3800pf ± 20@1 кГц

Чувствительность

Нагрузка напряжения750VppРасстояние: 0,6 мЭхо -амплитуда:200 мВ

Работа  Напряжение

Вершина горы  Напряжение1500Vpp

Работа  Температура

-40+80 ℃

Давление

≤3Килограммы или0,3 МПа

Угол

(Продолжительность пучка) Ширина луча полуосновной@-3db: 7 ° ±10%

Резкий угол:17 ° ±10%

Жилищный материал

Пома

Применение

Ультразвуковой датчик уровня, ультразвуковое антиколлиение, ультразвуковой дальномер

Монтаж  Измерение

Подъемная резьба M32 * 1,5 нижняя нить: M60 * 2

Уровень защиты

IP68

Масса

800 г ± 5% (10M

Инструкции по проводке

Отдельный типчетырехпроводной) :Красный:преобразователь+белый  преобразователь-синийчерный: датчик температурыMF58) ;Отдельный типТрехвопровод) :Красный:преобразователь+синий: датчик температуры+черныйОбщая линия- ;

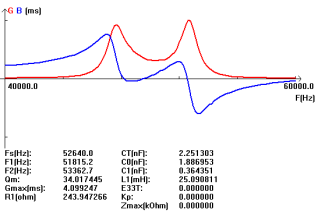

Кривая допуска

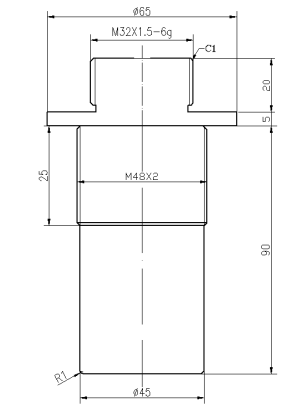

Структура продукта



ZP1RTOK203VIVKR774%6S

%40wjmr`1`to6u9dmew44




Ультразвуковое анти -столкновениеЗаявление :


Ультразвуковая система анти -столкновений работает на принципе ультразвуковых волн. Звук и детектор звука настраивается на той же частоте звука 40 кГц. Когда передатчик посылает всплеск ультразвукового звука, он отражается обратно на стенах крана, а приемник обнаруживает его и активирует сигнал тревоги и останавливает или уменьшает скорость крана. Время, которое нужно после взрыва, отправляется и получает и с скоростью расстояния звука рассчитывается. Есть дисплей, который показывает расстояние в метрах. Если препятствие находится в диапазоне, то путем вращения ручки, реле может быть отрегулирован, и еще один реле может быть отрегулирован путем непосредственного нажатия переключателя. Таким образом, если два крана находятся вне диапазона, они будут работать с нормальной скоростью. Расстояние зондирования регулируется от 0,01 до 5 метров. Устройство предназначено для приложений крана и подходит для работы в течение 24x7 часов. Этот продукт не требует лазерного устройства.




Что входит в создание преобразователя?


Основным компонентом глубинного преобразователя является пьезокерамический элемент. Это та часть, которая преобразует электрические импульсы в звуковые волны, и когда Эхо возвращается, пьезокерамический элемент преобразует звуковые волны обратно в электрическую энергию. Пьезокерамические элементы чаще всего находятся в дисковой форме, но они также могут быть в форме стержня или кольца. Преобразователь может содержать один элемент или серию элементов, связанных вместе, называемых массивом. А Преобразователь состоит из шести отдельных компонентов.
