UM500-30GM-AI
Piezohannas
UM500-30GM-AI
Точные детали ультразвукового датчика высокого диапазона для твердых веществ
Приложения:
Обеспечение надежного непрерывного уровня или измерения расстояния жидкостей, пастеров или твердых массовых материалов.
Очень подходит для промышленной автоматизации, приложение Smart City Smart Home. Подходит для использования с системами беспроводной передачи с низким энергопотреблением, компактной дизайн Housng, ослабляющего пространство, с простым в использовании.
1. Компактный, поверхностный, простой в использовании.
2. Можно применить в поле с низким энергопотреблением, работающим на батареях
3. Выходные версии для выводов: цифровые, аналоговые или переключающие выходные данные
4.IP68 Рейтинг корпуса
Параметры:
Ультразвуковой датчик | Технические данные |
Основные Характеристики | |
Чувствительное расстояние | 180… 2500 мм |
Регулировка диапазона | 180… 2500 мм |
Неправильная область | 0… 18 мм |
Стандартная целевая пластина | 100 мм × 100 мм |
Частота преобразователя | 100 кГц |
Задержка ответа о | 125 мс |
Индикаторы/операционные средства | |
Светодиод желтый | твердый: объект в диапазоне оценки |
Светодиодный красный | мигание: программная функция |
Электрические спецификации | |
Рабочее напряжение uB | 10… 30 В постоянного тока Ripple10%SS |
Без нагрузки ток снабжения | ≤20 мА |
Выход | |
Вывод типа | 1 аналоговый выход 4… 20 мА |
Разрешение | |
Отклонение характеристики | ± 1% от полномасштабной стоимости |
Повторите точность | ± 0,1% от полномасштабной стоимости |
Импеданс нагрузки | > 1K Ом |
Максимальный ток переключения | 200 мА |
Температурное влияние | ± 1,5% от полномасштабной стоимости |
Условия окружающей среды | |
Температура окружающей среды | -25… 70 ℃ |
Температура хранения | -40… 85 ℃ |

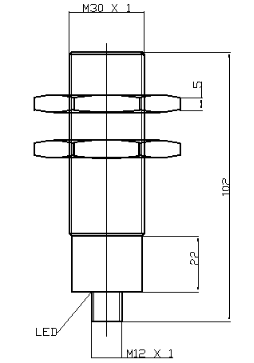

Механические спецификации | |
Защитный класс | IP67 |
Связь | Разъем M12,4-PIN |
Материал | |
Корпус | Латунный никель |
Преобразователь | эпоксидная смола/сфера стеклянного стекла |
Масса | 160 г |
Соответствие стандартам и директивам | |
Стандартное соответствие | EN 60947-5-2: 2007 |
Измерение:
Регулировка пределов оценки

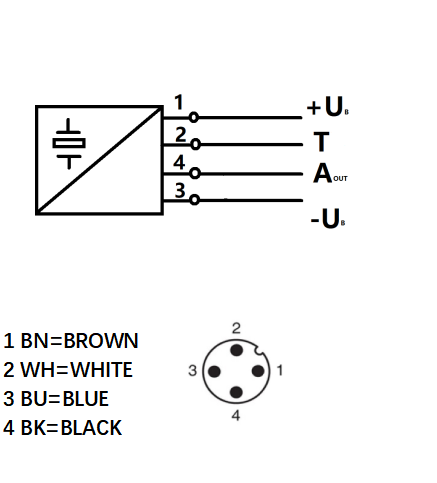

Ультразвуковой датчик оснащен аналоговым выводом с двумя учебными пределами оценки. Они установлены путем применения поставок
напряжение -uB или +uB к введению обучения. Напряжение питания должно применяться к входу обучения в течение не менее 1 с. Светодиоды
Укажите, распознал ли датчик цель во время процедуры обучения. Более низкий предел оценки A1 преподается
с тобойB, A2 с +UB.
Можно установить две разные выходные функции:
1. Аналоговая стоимость увеличивается с увеличением расстояния до объекта (рампа)
2. Аналоговая стоимость падает с увеличением расстояния до объекта (падающая рампа)
Пределы оценки могут быть указаны только в течение первых 5 минут после
Включить. Чтобы изменить пределы оценки позже,
Пользователь может указать желаемые значения только после новой питания.
Учить восходящую рампу (A2> A1)
- Объект положения при более низком пределе оценки
- Учить нижний предел A1 с - uB
- Объект позиционирования в верхнем пределе оценки
- Учить в верхнем пределе A2 с + UB
Учить падающую рампу (A1> A2):
- Объект положения при более низком пределе оценки
- Учить нижний предел A2 с + UB
- Объект позиционирования в верхнем пределе оценки
- Учить в верхнем пределе A1 с - uB
Настройки по умолчанию
A1: непригодная область
A2: номинальный диапазон зондирования
Режим работы: восходящая рампа
Светодиодные дисплеи
Отображается в зависимости от режима работы | Красный светодиод | Желтый светодиод |
Учебное ограничение оценки Объект обнаружен Объект не обнаружен Объект неопределенен (обучение недействительным) |
выключенный вспышки на |
вспышки выключенный выключенный |
Нормальный режим (диапазон оценки) | выключенный | на |
Вина | на | предыдущее состояние |
