PH00200FSY
Piezohannas
PH00200FSY
Ультразвуковой ветровой датчик 200 кГц для манометра скорости ветра
технические параметры：
Модель | PH00200FSY |
Центральная резонансная частота (кГц) | 200 кГц ± 4% |
Площадь пропускной способности | 20 кГц |
Слепые зоны | <0,10м |
Луч угла запуска (-3ДБ полный угол) | 20 ± 1 ° |
Отправка и получение чувствительности (0 дБ = 400 VP-P ； Период: 50; Расстояние: 20 см) | -80db мин |
Обнаружение тестовой платы: расстояния для двух преобразователей: 20 см; экскурсия для двух преобразователей: 5см | > 1 В. |
Электростатическая емкость | 400pf ± 20% |
Минимальный параллельный импеданс | 600 Ом ± 30% |
Максимальное рабочее напряжение (импульс - 2% рабочего цикла) | ＜500V |
Рабочая Температура | -20 ~70 ℃ |
Уровень защиты | IP68 |
Материал корпуса | АБС |

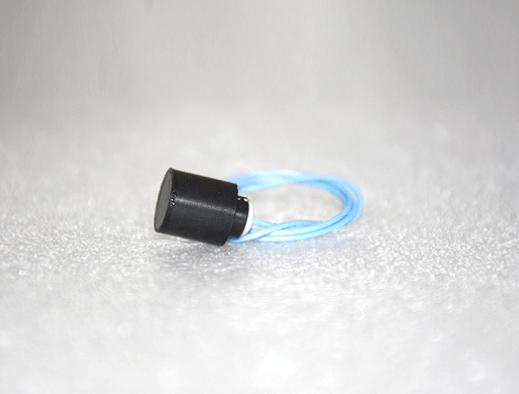

Фото:
![[%)}-] ftb%77 [-dj} 9x0 (e6](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/llBqnKjlRioSilkpppiq/FTB-DJX0-E6.png)

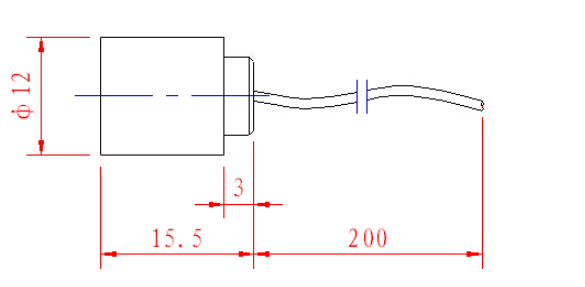

Определение измерения ：

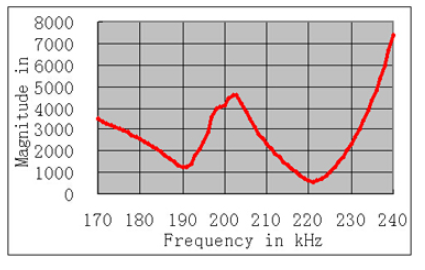

Кривая частоты：
![M8dwbo {9mak_m2} z5] lrk2](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/lkBqnKjlRioSillplrio/M8DWBOMAK_M2-Z5-LRK2.png)

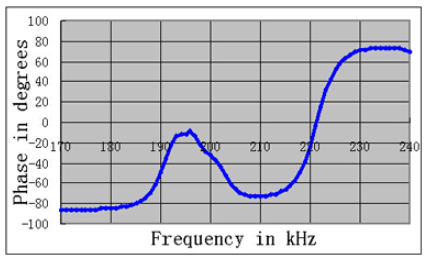

Частота-Угол фазы Изгиб：
![] Tew` {`df (lbq0} lvv] (r1d](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/lpBqnKjlRioSillpmrio/TEW-DF-LBQ0-LVV-R1D.png)

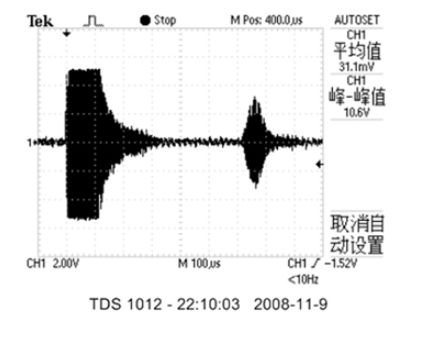

Тест на чувствительность:
Передача напряжения: 400VP-P; пeriod: 50; Расстояние: 20см

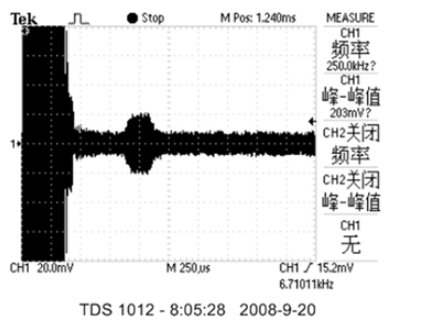

Обнаружение тестовой доски:
Расстояния для двух преобразователей: 20 см.
Экскурсия для двух преобразователей: 5 см
![3gez_7%n $ lgnj5) o2] f05 [8](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/llBqnKjlRioSillpkjio/3GEZ_7-N-LGNJ5-O2-F05.png)
Заявление:
Ультразвуковая скорость скорости ветра
