PHW-500-05G
Piezohannas
PHW-500-05G
500 кГц ультразвуковой глубинный датчик для датчика уровня жидкости
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 500 кГц Подводная глубина датчик |
| |
Модель | PhW-500-05G | ||
Частота | 500 кГц ±5% | ||
Расстояние обнаружения | 0.3～30m | ||
Минимальный параллельный LMpedance | 85Ω ± 20％ | ||
1900pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：24 В、Расстояние:0,3м、 Эхо -амплитуда:1200 мВ | ||
Вершина горы Напряжение＜600Vpp | |||
-40～+80 ℃ | |||
≤10Килограммы или 1mpa | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db:5° ±10%， Резкий угол:11.7° ±10% | |||
Жилищный материал | ПИ | ||
Применение | Ультразвуковой платеж, подводной линейки, искатель диапазона, датчик уровня жидкости | ||
Проверка диаграммы структуры продукта ниже | |||
Уровень защиты | IP68 | ||
Масса | 200G ± 5％ (Длина：2m） | ||
Инструкции по проводке | Красный:преобразователь+，Черный:преобразователь-（ Датчик температуры необязательно ） | ||

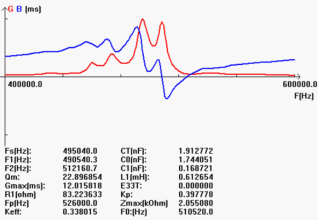

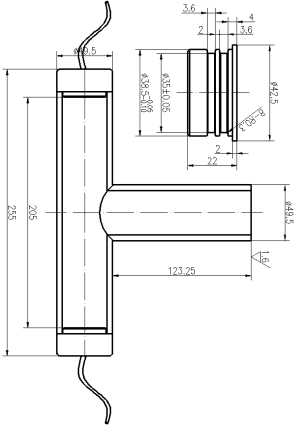

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
