PH14F145
Piezohannas
PH14F145
 Ультразвуковой датчик расстояния |  Схема датчика датчика датчика |  Датчик обнаружения ультразвукового расстояния |
Введение:
PH14F145 Ультразвуковой датчик имеет функции передатчика и приемника. Это тип дальнего расстояния, как правило, можно использовать для искателя ультразвукового диапазона, ультразвукового датчика для неконтактных объектов, ультразвукового датчика расстояния, датчика ультразвукового уровня жидкости и т. Д. Если у вас есть какие-либо вопросы для других приложений, свяжитесь с нами для получения подробной информации.
Технические параметры:
Модель | PH14F145 |
Центральная резонансная частота (кГц) | 14 кГц ± 2,0 кГц |
Пропускная способность | 1,5 кГц |
Расстояние обнаружения | 1,0 ~ 45 м |
Слепые зоны | <1,0 м |
Луч угла запуска (полное угол -6 дБ) | 15 ± 2 ° |
Чувствительный | -55DB мин |
Электростатическая емкость | 8000pf ± 20% |
Минимальный параллельный импеданс | 280 Ом ± 30% |
Максимальное рабочее напряжение (импульс - 2% рабочего цикла) | 4000vp-p |
Рабочая Температура | -20 ~ 70 ℃ |
Температура хранения | -40 ~ 85 ℃ |
Уровень защиты | IP65 |
Размер (диаметр * высота, мм) | φ140x235 |
Монтаж | Исправлено винтом |
Материал корпуса | ПВХ |
Длинна кабеля | 3 м (можно настроить) |
Масса | 2,5 кг |
Фото:

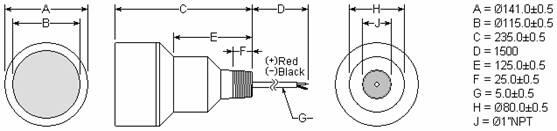

Определение измерения ：
![V] zx6`k7nhs7el%5 {C@_8E.png](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/iqBqnKjlRikSkrrqpkin/V-ZX6-K7NH.png "V]ZX6`K7NHS7EL%5{C@_8E.png")
![Y (t56] jjr6`1yz6sa {b (xzw.png](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/ipBqnKjlRikSkrrqmkin/Y-T56-JJR6.png "Y(T56]JJR6`1YZ6SA{B(XZW.png")

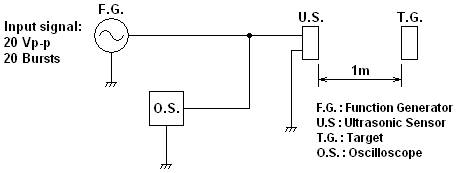

Тестовая цепь ：
![2momczm] m) lwg] e%4i6q38v.png](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/iiBqnKjlRikSkrrqilin/2MOMCZM-M-.png "2MOMCZM]M)LWG]E%4I6Q38V.png")
ФейУльтразвуковые датчики:
1. Большой размер и легкий вес
2 Высокая чувствительность и высокое звуковое давление
3. Потребление мощности
4. Высокая надежность
Характеристика:
1. Уточняющий вид с подобием (внешняя ПВХ покрытие)
2. Подготовительная резьба (G1 \")
Заявление:
1. Расположение положения
2. Соответствие измерения
3. Тратфическое измерение
4. Проводящие препятствия
