PH75F0256
Piezohannas
PH75F0256
75 кГц ультразвуковой датчик расстояния для датчика уровня жидкости
технические параметры：
Модель | PH75F0256 |
Центральная резонансная частота (кГц) | 75 кГц ±4.0 кГц |
ЧастотаПропускная способность | 6,0 кГц |
Расстояние обнаружения | 0,25 ~ 6м |
Слепые зоны | <0,25 м |
Луч угла запуска (-3ДБ полный угол) | 14 ± 2 ° |
Интегрированная чувствительность (0 дБ = 200 VP-P；период：50；расстояние：40 см) | -60db мин |
Электростатическая емкость | 2000pf ± 20% |
Минимальный параллельный импеданс | 200 Ом ± 30% |
Максимальное рабочее напряжение (импульс - 2% рабочего цикла) | ＜800 В. |
Рабочая Температура | -20 ~ 80 ℃ |
Температура хранения | -40 ~ 85 ℃ |
Уровень защиты | IP65 |
Монтаж | Внешний цикл фиксирован |
Материал корпуса | АБС |

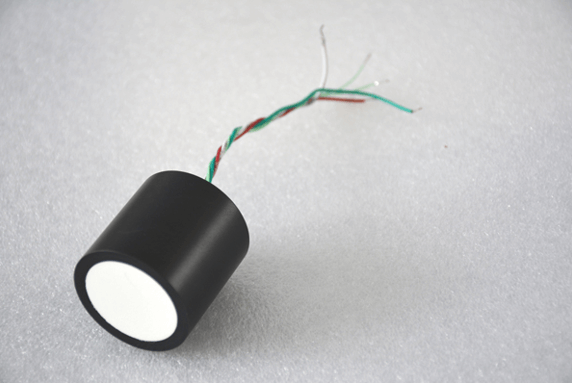

Фото:
![Да $ 6j} ezc] 6u [bahm@k8`w (1)](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/loBqnKjlRioSilmrnnio/YEPJ-EZCU-BAHM-K8-W.png "8[4MN3}X8%J@D0O{B03T%1.png")

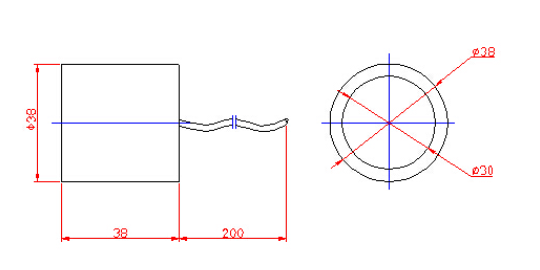

Определение измерения ：

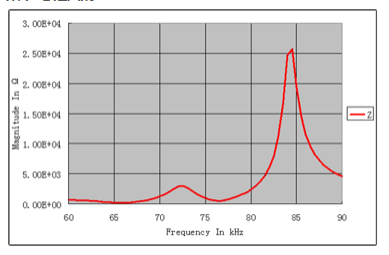

Кривая частоты：
![636t30@{6] ka8jq1ut (fb8](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/lmBqnKjlRioSilmrpnio/636T30-KA8JQ1UT-FB8.png "(V3$69N26LR7859OT}M5[LC.png")

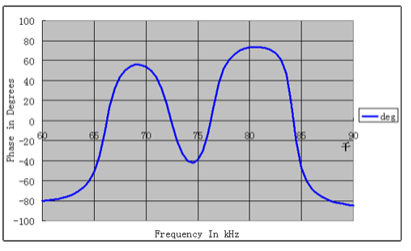

Частота-Угол фазы Изгиб：

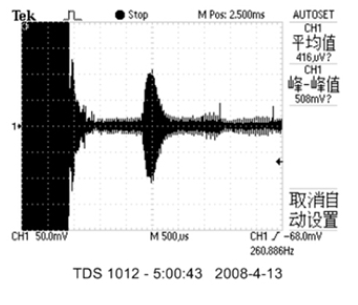

Тест на чувствительность:
Передача напряжения: 200 Вп-P; период:50; расстояние:40сM
Dнеректирование Изгиб：
Характеристика:
1.Solid Package (ABS или алюминиевая раковина сплава)
2. УСТАНОВЛЕНИЕ УСТАНОВКА (M20*1,5 винта)
Заявление:
1. Расположение положения
2. Соответствие измерения
3. Тратфическое измерение
4. Проводящие препятствия
