PHW-1M-01E
Piezohannas
PHW-1M-01E
1 МГц вставка типа ультразвуковой транс -датчик потока
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 1 МГц Вставка ультразвукового проточного датчика |
| |
Модель | PHW-1M-01E | ||
Частота | 1 МГц ± 5% | ||
Расстояние обнаружения | 0,05 ～ 3м | ||
Минимум Параллельный LMpedance | 25 Ом ± 20 ％ | ||
2800pf ± 20 ％ @1 кГц | |||
Чувствительность | Напряжение за рулем：24vpp 、 Расстояние: 0,3 м 、 Эхо -амплитуда: 1,6 В | ||
Вершина горы Напряжение＜ 300vpp | |||
-40 ～+80 ℃ | |||
≤3KILOS или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощностью@-3 дБ: 3,2 ° ± 1 ， Острый угол: 7,5 ° ± 2 | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковой течет，Подводная лодка искатель | ||

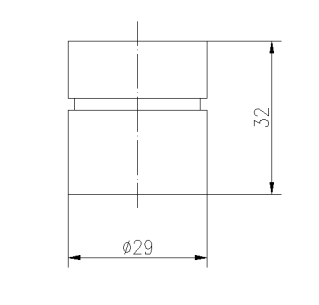

Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 50 г ± 5 ％ (длина: 2M) | ||
Инструкции по проводке | Красный+， белый-черный: экранированный проволока (датчик температуры необязательно) | ||

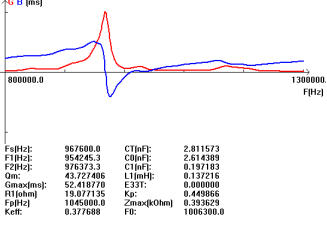

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры:
Расщепленный тип Кабельная инструкция:
Стандартный провод составляет 10 м, сигнал будет ослаблять 6db на каждые 50 м увеличиваясь проволока.
1 Три основные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный -
