PHA-200-01GX
Piezohannas
PHA-200-01GX
200 кГц титановый сплав Ультразвуковой преобразователь для газового расхода
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц Ультразвуковой датчик |
| |
Модель | PHA-200-01G1X | ||
Частота | 200 кГц ± 5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимум Параллельный LMpedance | 960 Ом ± 20％ | ||
380pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：800vpp，Расстояние: 0,3м， Эхо -амплитуда：35 мВ | ||
Вершина горы Напряжение＜1000 VPP | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 6 ° ± 2， Острый угол: 16 ° ± 4 | ||
Корпус Материал | Титановый сплав | ||
Применение | Ультразвуковой счетчик потока газа | ||
Тема: M18*1.5 | |||
Уровень защиты | IP68 | ||
Масса | |||
Инструкции по проводке | Интегрированный тип:разъем：Красный+， белыйЧерный: экранированный； | ||

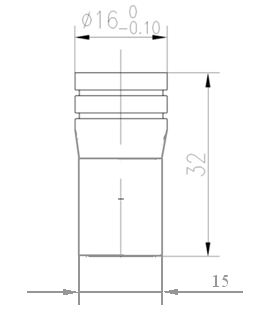

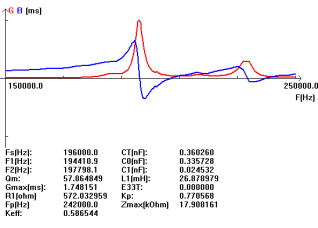

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Применение измерения ультразвукового потока для газов
Когда мы приняли решение начать процесс разработки нового газового зажима ультразвукового потока, у нас было две четкие цели: иметь возможность предоставлять точные и надежные измерения потока и сделать это в приложениях, где другие существующие инструменты не будут Анкет С этого момента основное внимание уделяется не только разработке такой хорошей технологии, как и то, что было доступно на рынке, но и на чем -то, что подняло индустрию на новый уровень. Газовый расход сохраняет многие из популярных особенностей потока, таких как надежный дизайн, простота использования и высококачественные датчики, но сочетает в себе совершенно новое ультразвуковое оборудование. Это новое поколение инструмента потребовалось для достижения строгих целей, установленных компанией при измерении более требовательных средних условий. Также выдвигая границы ультразвуковой технологии, мы также приняли инновационный подход к дизайну датчика. Мы сделали это для достижения двухмодового измерения газа, используя наименьшее количество комбинаций датчиков, что снижает как сложность, так и стоимость. Мы можем предложить как измерение волны сдвига, так и измерения ягненка, чтобы охватить самый широкий диапазон требований.
200 кГц титановый сплав Ультразвуковой преобразователь для газового расхода
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц Ультразвуковой датчик |
| |
Модель | PHA-200-01G1X | ||
Частота | 200 кГц ± 5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимум Параллельный LMpedance | 960 Ом ± 20％ | ||
380pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：800vpp，Расстояние: 0,3м， Эхо -амплитуда：35 мВ | ||
Вершина горы Напряжение＜1000 VPP | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 6 ° ± 2， Острый угол: 16 ° ± 4 | ||
Корпус Материал | Титановый сплав | ||
Применение | Ультразвуковой счетчик потока газа | ||
Тема: M18*1.5 | |||
Уровень защиты | IP68 | ||
Масса | |||
Инструкции по проводке | Интегрированный тип:разъем：Красный+， белыйЧерный: экранированный； | ||
Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Применение измерения ультразвукового потока для газов
Когда мы приняли решение начать процесс разработки нового газового зажима ультразвукового потока, у нас было две четкие цели: иметь возможность предоставлять точные и надежные измерения потока и сделать это в приложениях, где другие существующие инструменты не будут Анкет С этого момента основное внимание уделяется не только разработке такой хорошей технологии, как и то, что было доступно на рынке, но и на чем -то, что подняло индустрию на новый уровень. Газовый расход сохраняет многие из популярных особенностей потока, таких как надежный дизайн, простота использования и высококачественные датчики, но сочетает в себе совершенно новое ультразвуковое оборудование. Это новое поколение инструмента потребовалось для достижения строгих целей, установленных компанией при измерении более требовательных средних условий. Также выдвигая границы ультразвуковой технологии, мы также приняли инновационный подход к дизайну датчика. Мы сделали это для достижения двухмодового измерения газа, используя наименьшее количество комбинаций датчиков, что снижает как сложность, так и стоимость. Мы можем предложить как измерение волны сдвига, так и измерения ягненка, чтобы охватить самый широкий диапазон требований.
