500 кГц Ультразвуковой датчик уровня грязи для ультразвукового потока
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 500 кГц mUD Уровень преобразователь |
| |
Модель | PhW-500-03AB | ||
Частота | 500 кГц ±5% | ||
Обнаружение расстояния | 0.3～30m | ||
Минимальный параллельный LMpedance | 150 Ом ± 20％ | ||
3000PF ± 20％@1 кГц | |||
Чувствительность | dзаклинаниеvолтаж:24 В、Расстояние:03m、Эхо -амплитуда:800 мВ | ||
Вершина горы Напряжение＜600Vpp | |||
-40～+80 ℃ | |||
≤10Килограммы или 1mpa | |||
(Продолжительность пучка) Ширина луча с половиной мощности@-3db: 7,5 ° ±10%， Острый угол: 18 ° ±10% | |||
Жилищный материал | Пома | ||
Применение | Ультразвуковой течет， Подводная лодка искатель | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 540 г ± 5％ (длина провода：10 м） | ||
Инструкции по проводке | Красный: датчик +, черный: преобразователь -; (Датчик температуры необязательно) | ||

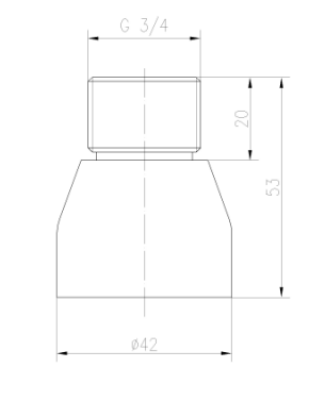

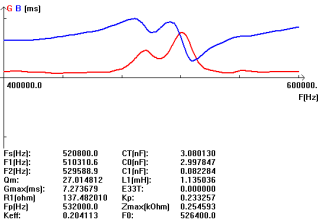

Кривая допуска | Структура продукта | ||
|
| ||
