PHA-64-05FC-F
Piezohannas
PHA-64-05FC-F
Датчик ультразвукового уровня 64 кГц ультразвукового уровня для датчиков уровня жидкости

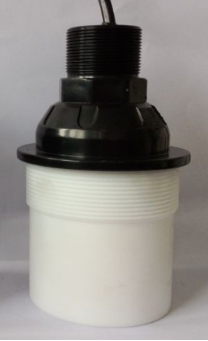

Предметы | Технические параметры | Изображение | |
Имя | 64 кГц антикоррозий преобразователь c тип （расколоть типы） |
| |
Модель | PhA-64-05FC-F | ||
Частота | 64КГц ±5% | ||
Расстояние обнаружения | 0.4～5 м | ||
Минимум Параллельный LMpedance | 1700 Ом ± 20％ | ||
Емкость | 2500pf ± 20％@1 кГц | ||
Чувствительность | Напряжение за рулем：800vpp，РасстояниеE:0,6 м， Эхо -амплитуда：150 мВ | ||
Работа Напряжение | Вершина горы Напряжение＜ 1500vpp | ||
Работа Температура | -40～+80 ℃ | ||
Давление | ≤3kilos или 0,3 МПа | ||
Угол | (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 4 ° ± 2 ， Острый угол: 10 ° ± 4 | ||
Корпус Материал | PTFE
| ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Монтаж Измерение | Подъемная нить：M38 × 1,5，Внизу с нитью :M78 × 2 | ||
Уровень защиты | IP68 | ||
Масса | 1160 г ± 5％ (Длина：10 м） | ||
Инструкции по проводке | Отдельный тип（четырехпроводной）： Красный: датчик+、 белый ： Transducer- 、 Blue ， черный: датчик температуры (MF58) ； ； Отдельный тип (Трехвопровод): красный: преобразователь+、 синий: датчик температуры+、 черный ： Общая линия | ||

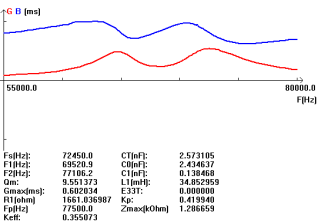

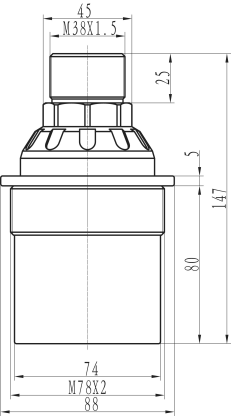

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры:
Расщепленный тип Кабельная инструкция:
Стандартный провод составляет 10 м, сигнал будет ослаблять 6db на каждые 50 м увеличиваясь проволока.
1 Три основные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный -
2. ПРИМЕНЕНИЯ ОСНОВНАЯ ИНСТРУКЦИЯ ПОДДЕРЖКИ:
Красный: датчик +
Желтый: преобразователь -
Синий, черный: датчик температуры +
Ультразвуковой уровень трансдуПриложение CER:
Широкий диапазон систем измерения датчиков уровня предоставляется для решения различных параметров, таких как широкий спектр приложений, потребности в высокой точностью, а также требования и практики установки системы. Технологии измерения предоставляются в разных версиях для удовлетворения широкого спектра потребностей измерения или для решения конкретного приложения.
Датчики уровня жидкости называются датчиками, используемыми для обнаружения уровней жидкости или интерфейсов между жидкостями, такими как вода и масло или твердые вещества и жидкости. Эти датчики также могут быть определены как преобразователи или как интегрированные системы с возможностями управления и управления. Этот тип датчика уровня жидкости является одним из наиболее важных датчиков и играет жизненно важную роль в различных промышленных и потребительских применениях.
