PHW-20-20B
Piezohannas
PHW-20-20B
Ультразвуковой датчик 20 кГц для измерения глубины
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 20 кГц ультразвуковой датчик |
| |
Модель | PHW-20-20B | ||
Частота | 20КГц ±5% | ||
Минимальный параллельный LMpedance | 330Ω ± 20％ | ||
11000PF ± 20％@1 кГц | |||
Чувствительность | Нет нагрузки dзаклинаниеvолтаж: 350Vстр，Расстояние:07m、Эхо -амплитуда: 3.0V | ||
Вершина горы Напряжение＜1500Vpp | |||
-40～+80 ℃ | |||
≤100Килограммы или 1mpa | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db：74° ±10%； | |||
Жилищный материал | АБС | ||
Применение | Расположение, позиционирование | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 1700G ± 5％ (длина провода：10 м） | ||
Инструкции по проводке | (третья линия): красный: преобразователь +, синий: датчик температуры +, черный: public -; | ||

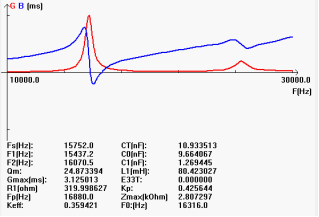

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
