PHYW-40-200A
Piezohannas
PHYW-40-200A
40 кГц Утрасонный преобразователь для глубины подводной связи
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 40 кГц ультразвуковой датчик в Подводная связь заявление |
| |
Модель | PHYW-40-200A | ||
Частота | 40КГц ±5% | ||
Минимум Параллельный LMpedance | 240Ω ± 20％ | ||
6000pf ± 20％@1 кГц | |||
Чувствительность | нет загрузки dзаклинаниеvолтаж：500Vpp，Расстояние：065m， Эхо -амплитуда：1.50V | ||
| Вершина горы Напряжение＜900Vpp | ||
-40～+80 ℃ | |||
≤10 Килограммы или 1mpa | |||
(Продолжительность пучка) Ширина луча полуосновной @-3db：42° ±2°； Резкий угол:114° ±6°； | |||
Жилищный материал
| АБС | ||
Применение | Измерение глубины | ||
| Проверьте рисунок ниже | ||
Уровень защиты | IP68 | ||
Масса | 220G ± 5％ (длина провода：2M） | ||
Инструкции по проводке | Интегрированный Интерфейс：Красный:преобразователь+，Белый:преобразователь- Черный: экранированный（（без датчика температуры） | ||

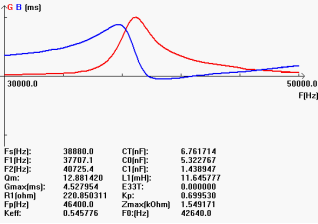

Кривая допуска | Структура продукта | ||
|
| ||
2. Схема схема датчика температуры, схема тестовой схемы схема
40 кГц Утрасонный преобразователь для глубины подводной связи
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 40 кГц ультразвуковой датчик в Подводная связь заявление |
| |
Модель | PHYW-40-200A | ||
Частота | 40КГц ±5% | ||
Минимум Параллельный LMpedance | 240Ω ± 20％ | ||
6000pf ± 20％@1 кГц | |||
Чувствительность | нет загрузки dзаклинаниеvолтаж：500Vpp，Расстояние：065m， Эхо -амплитуда：1.50V | ||
| Вершина горы Напряжение＜900Vpp | ||
-40～+80 ℃ | |||
≤10 Килограммы или 1mpa | |||
(Продолжительность пучка) Ширина луча полуосновной @-3db：42° ±2°； Резкий угол:114° ±6°； | |||
Жилищный материал
| АБС | ||
Применение | Измерение глубины | ||
| Проверьте рисунок ниже | ||
Уровень защиты | IP68 | ||
Масса | 220G ± 5％ (длина провода：2M） | ||
Инструкции по проводке | Интегрированный Интерфейс：Красный:преобразователь+，Белый:преобразователь- Черный: экранированный（（без датчика температуры） | ||

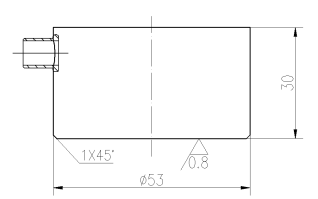

Кривая допуска | Структура продукта | ||
|
| ||
2. Схема схема датчика температуры, схема тестовой схемы схема
![{O4c} l2%c] (} u%bpd9pyl](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/liBqnKjlRioSmlkjnoiq/O4C-L2-C-U-BPD9PYL.png)
