PHW-650-03B
Piezohannas
PHW-650-03B
650 кГц ADCP Ультразвуковой пьезой преобразователь для акустического доплеровского тока профилировщика
Технические параметры:

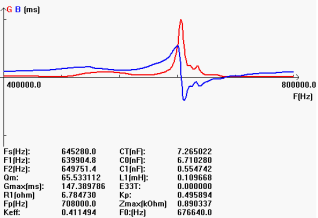

Предметы | Технические параметры | Изображение | |
Имя | 650 кГц Ультразвуковой датчик |
| |
Модель | PhW-650-03b | ||
Частота | 650 кГц ±5% | ||
Обнаружение расстояния | 0.3～30m | ||
Минимальный параллельный LMpedance | 10Ω ± 20％ | ||
7000pf ± 20％@1 кГц | |||
Чувствительность | dзаклинаниеvолтаж：24 В、Расстояние:03m、Эхо -амплитуда:3000 мВ | ||
Вершина горы Напряжение＜500Vpp | |||
-40～+80 ℃ | |||
≤10Килограммы или 1mpa | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db:2.5 ° ±10%， Резкий угол:58 ° ±10% | |||
Жилищный материал | композитный материал | ||
Применение | Ультразвуковой течет， Подводная лодка искатель | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 680G ± 5％ (длина провода：10m） | ||
Инструкции по проводке | Синий: датчик +, черный: преобразователь -, желтый: экранирование; (Датчик температуры необязательно) | ||
Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
