Характеристики пьезоэлектрического керамического трансформатора

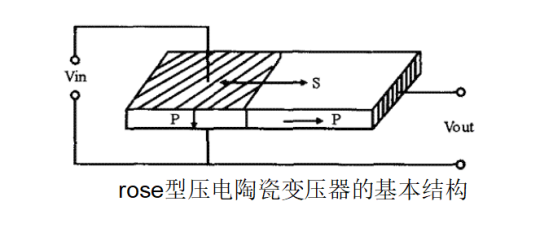

Серебряный электродПьезоэлектрическая керамикаприменяется на верхнюю и нижнюю сторону левой половины, чтобы быть поляризованными в направлении толщины. Когда применяется чередующее электрическое поле, пьезой керамический лист вибрирует, и эта часть является водительской частью. Серебряный электрод применяется к конечной поверхности правой половины и поляризуется по длине. Эта часть преобразует механическую энергию в электрическую энергию, которая называется частью производства электроэнергии. Используя электрическую энергию пьезоэлектрической керамики → Механическая энергия → вторичное преобразование электрической энергии, наиболее высокая выходная мощность получается на резонансной частоте. Они являются специфическим принципом работы, когда к вождению применяется чередующее электрическое поле определенной частоты, механическая деформация вызвана обратным пьезоэлектрическим эффектом, что вызывает механический резонанс и распространяется вдоль направления длины керамического листа. Это вид. механический резонанс через положительный пьезоэлектрический эффект приводит к накапливанию большого количества связанного заряда на конечной поверхности производства электроэнергииПизоэлектрическая керамика ячейкалист; Чем больше связан заряда, тем больше пространственного заряда притягивается, так что на конечном электроде части производства электроэнергии получается относительно высокий выход.

Частотные характеристики: выходное напряжение пьезоэлектрического керамического трансформатора связано с частотой. Будь то полуосмысление или полное резонанс, выходное напряжение трансформатора достигает максимального значения только вблизи резонансной частоты; Если он отклоняется от резонансной частоты, падение напряжения очень большое. Большой. В отличие от трансформатора раны, он не работает в широком диапазоне частот.

Выходное напряжение и входное напряжение

Выходное напряжениепьезореаУвеличивается при увеличении входного напряжения, но когда входное напряжение достигает определенного значения, выходное напряжение имеет тенденцию насыщать. Это может быть связано с нелинейностью пьезоэлектрической керамики и увеличением потери материала из -за увеличения входного напряжения.

Выходное напряжение и импеданс нагрузки

Характерная кривая показывает, что по мере уменьшения трансформатора импеданса нагрузки выходное напряжение также уменьшается. Из -за большого входного импеданса пьезоэлектрического керамического трансформатора (около десяти мега -омов до нескольких десятков мега -омов). Следовательно, в высоковольтном источнике использования пьезоэлектрического керамического трансформатора для повышения, когда нагрузка изменяется, выходное напряжение200 кГц Peizoelectric DiscsИзменения в значительной степени, и меры компенсации должны быть приняты.

Выходная мощность, эффективность преобразования и импеданс нагрузки

Выходная мощность и эффективность преобразования имеют большую область значения по мере изменения импеданса нагрузки. КогдаPiezio Ceramic DiscТрансформатор выполняет вторичное преобразование электромеханической энергии вместе с различными потери, тепло самого компонента во время резонанса является одним из них. Из -за тепла эффективность трансформатора значительно снижается. Кроме того, некоторые исследования доказали, что разумное сопоставление импеданса нагрузки и правильный выбор режима выпрямителя. Выходная часть пьезоэлектрического керамического трансформатора может эффективно контролировать его тепло.

Входной импеданс и импеданс нагрузки

Входной импеданс типичного проволочного трансформатора пропорционален импедансу нагрузки, в то время как пьезокерамический трансформатор является противоположным, поскольку импеданс нагрузки увеличивается, входной импеданс уменьшается. Эта характеристика чрезвычайно важна, когда пьезоэлектрические керамические трансформаторы используются в качестве применения высокого напряжения. Это уникальное преимущество пьезоэлектрических керамических трансформаторов, потому что трансформатор автоматически отключается, когда нагрузка укорачивается без сжигания.Материал PZT Piezio Ceramic
