PH75F0256
Piezohannas
PH75F0256
75 кГц пьезоэлектрический ультразвуковой схема датчика для измерения расстояния
Введение:
PH75F0256 Ультразвуковой датчик имеет функции передатчика и приемника. Это тип дальнего расстояния, как правило, можно использовать для искателя ультразвукового диапазона, ультразвукового датчика для неконтактных объектов, ультразвукового датчика расстояния, датчика ультразвукового уровня жидкости и т. Д. Если у вас есть какие-либо вопросы для других приложений, свяжитесь с нами для получения подробной информации.
Технические параметры:
Модель | PH75F0256 |
Центральная резонансная частота (кГц) | 75 кГц ±4.0 кГц |
ЧастотаПропускная способность | 6,0 кГц |
Расстояние обнаружения | 0,25 ~ 6м |
Слепые зоны | <0,25 м |
Луч угла запуска (-3ДБ полный угол) | 14 ± 2 ° |
Интегрированная чувствительность (0 дБ = 200 VP-P；период：50；расстояние：40 см) | -60db мин |
Электростатическая емкость | 2000pf ± 20% |
Минимальный параллельный импеданс | 200 Ом ± 30% |
Максимальное рабочее напряжение (импульс - 2% рабочего цикла) | ＜800 В. |
Рабочая Температура | -20 ~ 80 ℃ |
Температура хранения | -40 ~ 85 ℃ |
Уровень защиты | IP65 |
Монтаж | Внешний цикл фиксирован |
Материал корпуса | АБС |

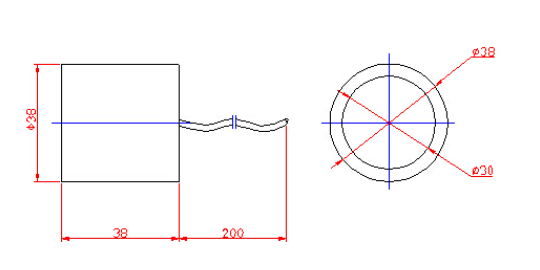

Определение измерения ：

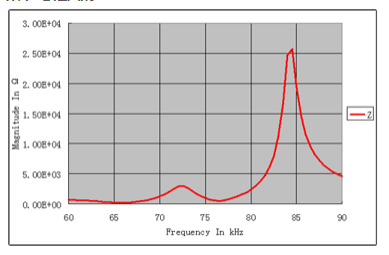

Кривая частоты：
![636t30@{6] ka8jq1ut (fb8](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/lqBqnKjlRioSilprkmio/636T30-KA8JQ1UT-FB8.png)

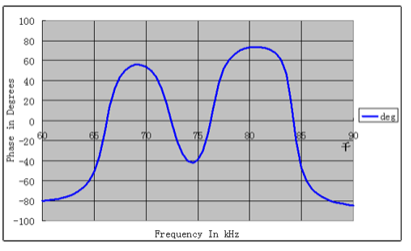

Частота-Угол фазы Изгиб：
Тест на чувствительность:
Передача напряжения: 200 Вп-P; период:50; расстояние:40сM
Dнеректирование Изгиб：
Характеристика:
1.Solid Package (ABS или алюминиевая раковина сплава)
2. УСТАНОВЛЕНИЕ УСТАНОВКА (M20*1,5 винта)
Заявление:
1. Расположение положения
2. Соответствие измерения
3. Тратфическое измерение
4. Проводящие препятствия
УВЕДОМЛЕНИЕ И ХРАНЕНИЕ:
1 Пожалуйста, не применяйте D.C. Voltage для ультразвуковых датчиков, чтобы избежать миграции.
2 Поскольку датчики имеют потенциальное направление, пожалуйста, обратите внимание на место установки.
3. Чтобы обеспечить надежность и длительный срок службы, не используйте датчики, где температура выше, чем номинальная.
4 Нельзя использовать датчики в вакуумной зоне или опасных районах.
5 Не используйте в паровой зоне, площадь атмосферы производит неравномерный градиент температуры приведет к ошибке измерения.
6. Продукты не должны использоваться или храниться в коррозийной атмосфере, особенно там, где присутствуют хлоридный газ, сульфидный газ, кислота, щелочка, соль или тому подобное. Храните продукты в комнате, где нормальная температура и влажность, и избегайте солнечного света, внезапных изменений температуры и влажности. Это может привести к неудаче или неисправности в таких условиях.
7. Если вы будете обращаться к нестандартной частоте и другим специальным условиям, сообщите нам о конкретных условиях работы и необходимой вам схеме, чтобы датчики соответствовали вашим конкретным требованиям.
