Цилиндрический гидрофон преобразователя для подводной акустики

   Цилиндровый гидрофон для подводной акустики

1 Стандартный гидрофон имеет следующие характеристики:

1. Хорошая направленность. Гидрофон не имеет направления по горизонтали, и нет направления в пределах 240 ° вертикальной плоскости.

2. Частотный диапазон широкий, который может охватывать большинство полос частот для подводного акустического измерения.

3. Ответ плоской чувствительности.

4. Хорошая стабильность и высокая надежность.

2 Основные технические индикаторы стандартных гидрофонов:

Рабочий диапазон частот: 20 Гц ～ 100 кГц

Линейный диапазон частот: 20 Гц ～ 50 кГц

Низкочастотная чувствительность: -198 дБ

Горизонтальная направленность: ± 1,5 дБ (100 кГц)

Вертикальная направленность: ± 2,0 дБ (диапазон 100 кГц, 240 °)

Максимальная глубина работы: 500 метров

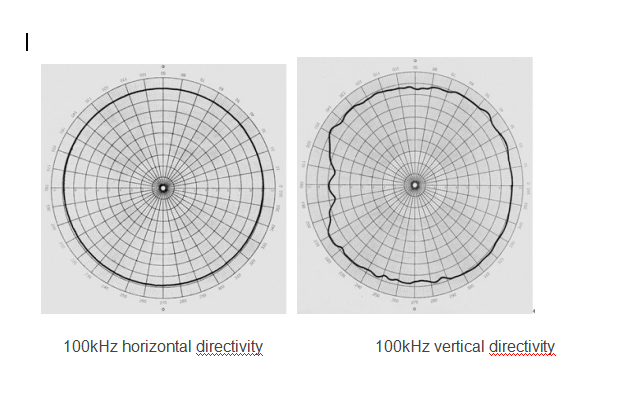

3. Диаграмма направления типичной частоты

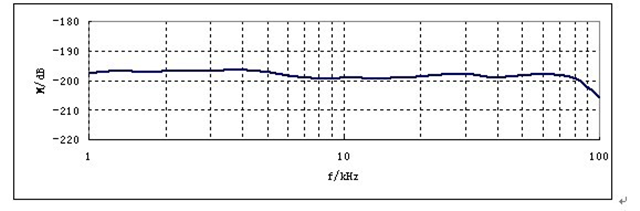

4. Кривая чувствительности напряжения схемы открытого поля свободного поля

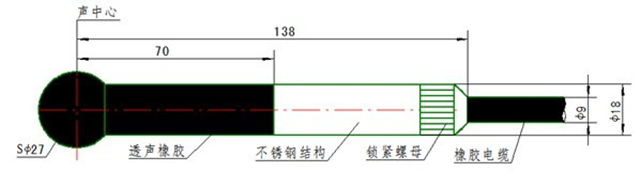

5 Внешние размеры и определение провода ядра в конце кабеля

Определение провода ядра в конце кабеля: красный проволочный сигнал +; Черный проволочный сигнал -; экранированный проволочный провод; Стандартная длина кабеля составляет 15 метров

6. Меры предосторожности для использования и хранения:

1. Стандартный гидрофон является хрупким предметом, обрабатывает его с осторожностью во время транспортировки и использования, и обращайте внимание на защиту;

2. Стандартный гидрофон должен храниться в вентилируемом, сухом и прохладном месте, чтобы избежать резинового старения;
