PHW-63-G
Piezohannas
PHW-63-G

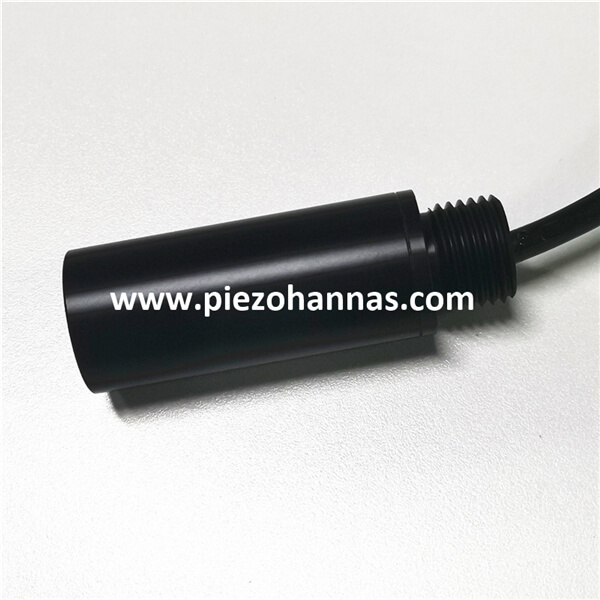

63 кГц цилиндрический ультразвуковой преобразователь для подводных коммуникаций
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 63КГц Горизонтальный ненужный цилиндрический подводныйультразвуковойпреобразователь |
| |
Модель | PhW-63-ГРАММ | ||
Частота | 63КГц ±5% | ||
Обнаружение расстояния | 30 м | ||
Минимальный параллельный LMpedance | 20 Ом ± 20％ | ||
24000PF ± 20％@1 кГц | |||
Чувствительность | |||
-40～+80 ℃ | |||
Давление | ≤10Килограммы или 1mpa | ||
Горизонтальный ненужный | |||
Жилищный материал | Пома | ||
Применение | Подводная связь, позиционирование | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 107 г ± 5％ (длина провода：2M） | ||
Инструкции по проводке | Красный: датчик +, белый: преобразователь -, черный: экранированный провод; ( Датчик температурынеобязательно) | ||
Кривая допуска | Структура продукта | ||
| |||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
