Что такое пьезоэлектрический датчик

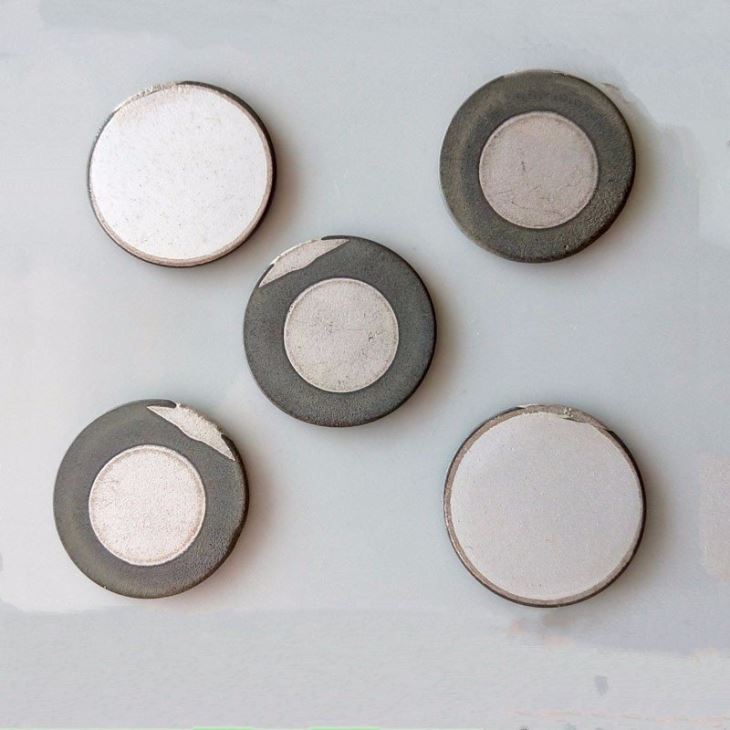

Если две удлиненные пьезо керамические пластины одинаковой толщины и поляризации соединены вместе, изгибающая вибрацияУльтразвуковая тарелкаможет возникнуть, когда один из двух растягивается, а другой укорачивается за счет применения захватывающего электрического поля. Как показано на рисунке 3А, два керамические пластины связаны, поляризованы в противоположном направлении и последовательно связаны с источником питания. На рисунке 3b показано параллельное соединение двухПьезо -кольцо электрическое датчикс тем же направлением поляризации. В обоих керамических клейких листах только одно из электрических полей взволнована, чтобы вызвать изгибающую вибрацию. Точно так же связь двух пьезоэлектрических керамических листов с одним тонким металлическим листом или связывание одного керамического листа с одним тонким металлическим листом также может вызвать вибрацию изгиба.

Соотношение между резонансной частотой FR режима вибрации изгиба толщины и длиной L листа и общей толщиной t клейкого листа заключается в том, что n LT является постоянной частотной. Вибрация толщиныПьезо -сферный датчикподходит для частотного диапазона от 500 Гц до 100 кГц. Размер такого рода вибратора, как правило, (k - ширина керамической части). Характеристика режима вибрации толщины сдвига заключается в том, что поверхность электрода параллельна направлению поляризации. Под действием чередующегося электрического поля пьезой керамика генерирует вибрацию сдвига в направлении толщины. Толщина сдвигавысокая температура пьезо -датчикаотносительно легко взволнован и в основном используется в высокочастотном диапазоне от 10 до 60 кГц и не будет подробно описан здесь. В ультразвуковом измерителе расстояния пьезоэлектрический преобразователь излучает ультразвуковые волны, а амплитуда вибрации преобразователя должна быть большой. Следовательно, предпочтительно принять режим изгибающей вибрациипьезо биморф для комплексной акустикиАнкет В то же время, поскольку акустический импеданс воздуха чрезвычайно низкий, типичный пьезоэлектрический материал невозможно достичь импеданса с ним, и поэтому он также должен быть реализован с помощью переходного слоя.

Было обнаружено, что пьезоэлектрический керамический лист и тонкий металлический лист связаны вместе. Используя пьезоэлектрическую керамику в качестве источника возбуждения, может быть получен режим изгибающей вибрации, получена большая амплитуда, и акустический импеданс пьезо Hifu для терапии меньше, а акустическое сопротивление может быть достигнуто с воздухом. Анкет Эта статья представляет собой использование керамического листа и формы конструкции с тонким металлическим листом, ее схематическая диаграмма, показанная на рисунке 4. Тонкий металлический лист также может действовать как защитная пленка, которая защищает пьезоэлектрическую керамику и электроды, предотвращая износ и повреждение Анкет Его материал может использовать никелевый хромовый сплав с высокой стабильностью. Поскольку металлический лист более тонкий, скорость взаимной передачи звукового давления больше, поэтому металлический лист предназначен для того, чтобы быть очень тонким, как правило, около 0,1 мм.
