Что такое пьезоэлектрический керамический генератор

Пьезоэлектрическая керамика - это резонансное тело, и когда он используется в качестве пьезоэлектрического элемента, он называется пьезоэлектрическим вибратором или пьезоэлектрическим керамическим вибратором. С помощью резонансных характеристик может быть изготовлено многие устройства, такие как фильтры, пьезоэлектрические керамические трансформаторы и так далее.Параметры производительности пьезоэлектрической керамикиОсциллятор, включающий коэффициент электромеханической связи, представляют собой параметры, отражающие соотношение преобразования между пьезоэлектрической керамической механической энергией и электрической энергией. Он определяется как отношение плотности энергии электромеханического взаимодействия (также называемой пьезоэлектрической плотностью энергии) к средней геометрической плотности энергии и плотности диэлектрической энергии. Коэффициент электромеханической связи связан не только с производительностью пьезоэлектрического материала, но также связан с режимом геометрии и вибрации пьезоэлектрического вибратора. Следовательно, коэффициенты электромеханической связи соответствуют вибраторам разных форм, а режимы вибрации различны.

Механический коэффициент качества - это механическая потеряPzt5 Материал пьезой керамикагенератор. Это один из важных параметров для измерения производительности пьезоэлектрического керамического материала. Постоянная частотная n является произведением резонансной частоты пьезоэлектрического керамического генератора, а размер вдоль направления вибрации постоянна. Эта константа называется частотой постоянной. Постоянная частота связана только с природой материала и режимом вибрации. Статическая емкость электростатического конденсатора C0 в основном отражает диэлектрическую постоянную пьезоэлектрического материала. Размер статической емкости C0 связан не только с производительностью пьезоэлектрического керамического материала, но также связан с геометрией вибратора. В конструкции фильтра он напрямую влияет на уровень импеданса фильтра.

Относительная полоса пропускания

Относительная полоса пропусканияпьезой керамический материалВибратор - это разница между параллельной резонансной частотой и резонансной частотой серии, деленной на серийную резонансную частоту.

Его размер связан с формулировкой материала, производственным процессом и режимом вибрации. Диэлектрические потери и коэффициент качества электричества - это диэлектрические потери, вызванные нагревомPZT пьезоэлектрическая керамикапод чередующимся электрическим полем. Диэлектрические потери состоит из почетных потерь и диэлектрических потерь. Диэлектрическая потеря обычно выражается по углам потери. Существует две эквивалентные схемы и методы расчета: последовательная эквивалентная схема и параллельная эквивалентная схема.

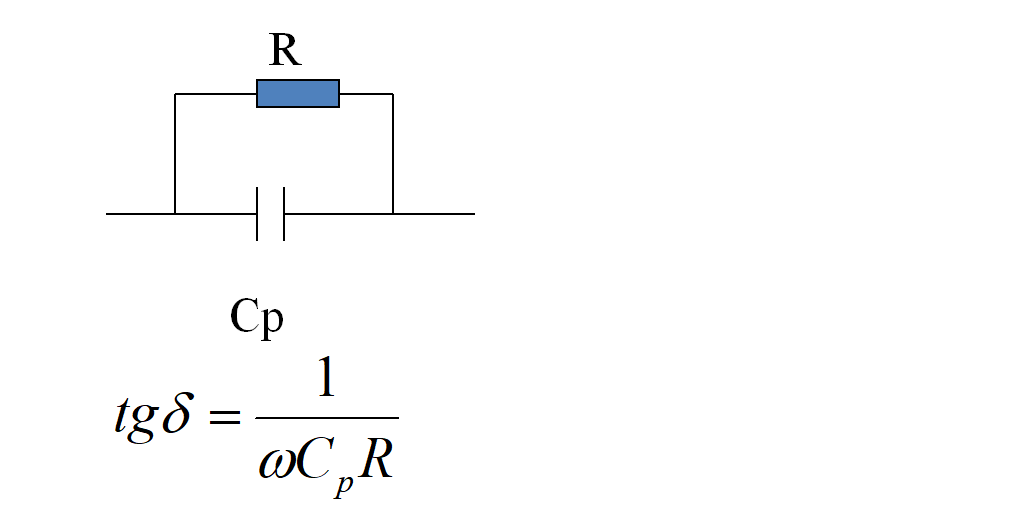

(1) Серийный эквивалентный схема

CP и R являются статической емкостью и сопротивлением потери параллельной эквивалентной схемы соответственно. Взаимная диэлектрическая потеря тангенса 1/tan Δ называется коэффициентом качества электрического качества QEStock Piezo Ceramic.
