Электрические характеристики тест и анализ пьезоэлектрической керамики

Через испытание импедансаПьезоэлектрическое керамическое устройствоможно получить параметры модели и резонансная частота эквивалентной схемы пьезоэлектрического осциллятора. Благодаря измерению и анализу электрических параметров, таких как значение емкости, стабильность температуры, сопротивление изоляции и диэлектрическое напряжение пьезоэлектрических керамических устройств, можно известно, что электрические характеристики пьезоэлектрических керамических устройств соответствуют характеристикам общих конденсаторов, и к Подключаемые провода являются паразитными на более низких частотах. Конденсатор не очевиден, он работает стабильно при нормальной температуре, а индекс изоляции и надежности более толстого продукта лучше.

Когда преобразователь вибрации пьезо сферы подвергается небольшой внешней силе, он может превратить механическую энергию в электрическую энергию. Когда применяется напряжение, электрическая энергия превращается в механическую энергию. Обычно он формируется с помощью твердой фаз -реакции нескольких оксидов или карбонатов во время спекания, и его производственный процесс аналогичен обычной электронной пьезой керамике. По сравнению с другими пьезоэлектрическими материалами, он имеет характеристики химической стабильности, легко допировать удобную форму. Он широко использовался во многих областях, связанных с жизнью людей, включая промышленность, военные, медицинские и здоровье и повседневную жизнь. Пьезо -керамические конденсаторы высокой емкости могут быть изготовлены с использованием высокой диэлектрической постоянной сегнетоэлектрической керамики; различные пьезоэлектрические устройства могут быть изготовлены с помощью пьезоэлектричества; Инфракрасные детекторы человеческого тела могут быть изготовлены с использованием пироэлектричества, которая прозрачна соответствующими процессами, ферроэлектрические пьезой керамики обладают электронно контролируемыми оптическими свойствами, которые могут использоваться для изготовления электронного управления оптическими компонентами для хранения, отображения или переключения. Ферроэлектрические тонкие пленки, такие как PZT и PLZT, приготовленные физическими или химическими методами, имеют важные применения в электрооптических устройствах и нелетуальных устройствах сегнетоэлектрической памяти.

Апьезой керамический элементбудет использоваться в качестве примера для измерения и анализа электрических свойств, таких как тест импеданса, значение емкости, сопротивление изоляции и диэлектрическое противостояние. Параметры измерения и экспериментальные методы. В настоящее время существующие тестовые стандарты для пьезоэлектрических керамических материалов в Китае, в основном, включают метод испытания на пьезоэлектрический керамический материал, пьезоэлектрический керамический метод частоты температуры, метод испытания на прочность на статическую прочность на пьезоэлектрику. Керамический материал и метод производительности пьезоэлектрического керамического материала (тест низкого механического коэффициента качества пьезоэлектрического керамического материала).

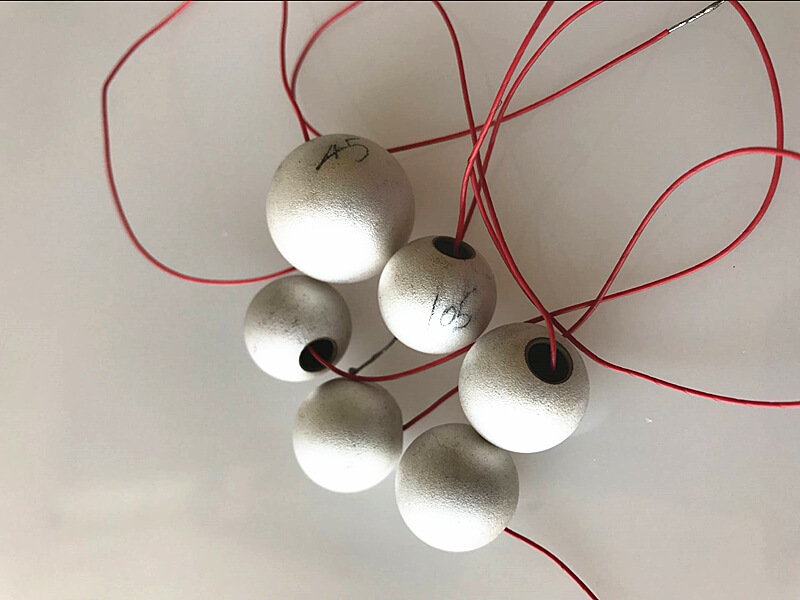

Обратный пьезоэлектрический эффект будет применен кПьезокерамическая сфера датчикаПрименяя чередующее напряжение между двумя полюсами пьезоэлектрического керамического зуммера для генерации вибрации и входа в рабочее состояние. Затем пьезоэлектрический керамический зуммер подвергается импедансу, емкости, сопротивлению изоляции. Измеряется диэлектрическое противостояние напряжения, измеряются другие параметры электрических характеристик. Основная работа состоит в том, чтобы найти максимальные и минимальные точки частоты импеданса путем измерения импеданса пьезоэлектрического керамического зуммера, а затем использовать критерии для определения параметров эквивалентной модели цепи и наблюдения за изменением значения емкости путем изменения частоты. Затем, используя различные провода и различные методы соединения, наблюдается влияние на емкость измерения пьезоэлектрической керамики. Наконец, надежность параметров имеет характеристики температуры, устойчивость к изоляции и диэлектрическое напряжение.

Пьезоэлектрический вибратор представляет собой поляризованное пьезоэлектрическое тело, которое является эластичным корпусом и имеет естественную частоту вибрации. Когда частота электрического сигнала, приложенной к пьезоэлектрическому вибратору, равна его естественной частоте вибрации FR, упругая энергияМатериал PZT пьезоэлектрическая сфераявляется крупнейшим, и происходит резонанс. Кроме того, он также имеет важные критические частоты, такие как антирезонансная частота FA, серия резонансная частота FS, параллельная резонансная частота FP, минимальная частота импеданса FM, максимальная частота импеданса FN. L1 - это динамическая индуктивность пьезоэлектрического вибратора, C0 и C1 представляют собой статическую емкость и динамическая емкость соответственно, а R1 - динамическое сопротивление. L1, R1 и C1 связаны с массой, коэффициентом внутреннего трения и эластичной постоянной пьезоэлектрического вибратора, соответственно, и не являются электрическими количествами, но моделируются как электрические величины для удобства обработки. Только C0 в модели - это электрическое количество. Упругие, пьезоэлектрические и диэлектрические константы пьезоэлектрического вибратора можно определить путем измерения размера набора пьезоэлектрического вибратора, серии резонансной частоты, плотности материала и емкости.
