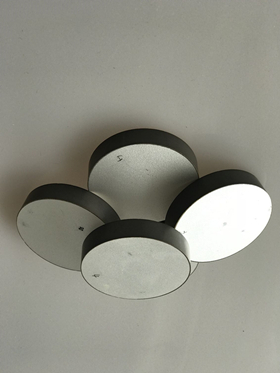

Пьезоэлектрическая керамика встроена для бетонных модулей.Пьезоэлектрическая керамика полушарияв бетоне и пьезоэлектрической керамике с периодическим импульсом определенной частоты, чтобы они деформировали и излучали ультразвуковые волны. На одном конце бетона приемный преобразователь получает ультразвуковые сигналы, которые несут информацию внутри бетона, и передает сигнал в осциллограф дляпьезоэлектрический диск элементАнкет Компьютер анализирует и обрабатывает сигнал и получает соответствующую информацию в бетоне для достижения ультразвукового неразрушающего тестирования. Это пьезоэлектрическое ультразвуковое тестирование.
Верхняя и нижняя поверхностиакустический датчик пьезоэлектрической пластиныподключены снаружи с коаксиальным кабелем, а пьезоэлектрическая керамика обернута и похоронен в бетоне силиконовой резиной. Поскольку пьезоэлектрическая керамика представляет собой хрупкий материал, покрытие слоя силиконового каучука на поверхности может предотвратить сухие напряжения усадки, генерируемое во время затвердевания бетона от повреждения пьезоэлектрической керамики. Силиконовая резина обладает хорошим изоляционным эффектом и предотвращает пьезоэлектрическую керамику от короткого замыкания во время теста. Кроме того,пьезоэлектрическая энергияможет также играть роль в сопоставлении акустического импеданса. Ппизоэлектрическая керамика находится в верхней и нижней площади поверхности, которая намного больше, чем область боковой, поэтому способность пьезоэлектрического керамического продольного вибрационного излучения намного больше, чем радиальная вибрация. В тесте на здоровье структурного здоровья, чтобы максимизировать энергию ультразвукового сигнала, полученного приемным преобразователем.
АПьезоэлектрическая плита датчикакак правило, поляризован, так что он вибрирует и колеблется ультразвуковыми волнами в продольном направлении. Из характеристик вибрации пьезоэлектрической керамики можно известно, что когда пьезоэлектрическая керамика вибрирует радиально, резонансная частота связана с радиусом пьезоэлектрической керамики; Когда пьезоэлектрическая керамика выполняет продольную вибрацию, резонансная частота связана с толщиной пьезоэлектрической керамики. Метод конечных элементов использовался для изучения пьезоэлектрической керамики, и резонансная частота преобразователя сонара пьезо полушария с различной толщиной, когда максимальная амплитуда вибрации достигнута, и ультразвуковая вибрация пьезоэлектрической керамики возбуждаются от отклика, которая была имитирована и проанализировано.
