PHW-200-AS
Piezohannas
PHW-200-AS
200 кГц из нержавеющей стали подводной ультразвуковой датчик для ультразвукового потока.
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц подводный ультразвуковой преобразователь |
| |
Модель | PhW-200-как | ||
Частота | 200kГц ±5% | ||
Расстояние обнаружения | 0.60～100 м | ||
Минимальный параллельный LMpedance | 3000Ω ± 20％ | ||
1200PF ± 20％@1 кГц | |||
Чувствительность | Нет нагрузки dзаклинаниеvолтаж:：200 Vpp、Расстояние:07m、 Амплитуда: 200 мV | ||
Вершина горы Напряжение＜1500Vpp | |||
-10～+50 ℃ | |||
(Продолжительность пучка) Полумосточная луча width@-3db:16.7° ±10%， Резкий угол40° ±10% | |||
Жилищный материал | 304 | ||
Применение | Подводная лодка искатель | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 62G ± 5％ (длина провода：2.5m） | ||
Инструкции по проводке | Белый: датчик +, черный: преобразователь -; | ||

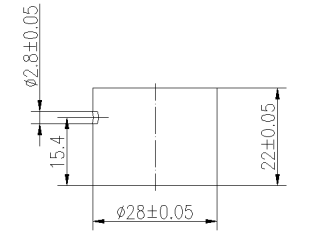

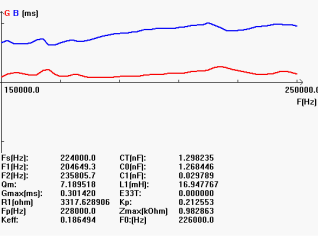

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
