PHW-500-E
Piezohannas
PHW-500-E
500 кГц пьезоэлектрический ультразвуковой преобразователь измерение глубины 30 м для датчика уровня жидкости
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 500 кГц преобразователь Для уровня жидкости (установлен снаружи) |
| |
Модель | PHW-500-E | ||
Частота | 500 кГц ± 5% | ||
Расстояние обнаружения | 0.3～30 м | ||
Минимальный параллельный LMpedance | 300 Ом ± 20％ | ||
1600pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：24vpp、Расстояние:0,3м、 Эхо -амплитуда:400 мВ | ||
Вершина горы Напряжение＜600vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db: 4,0 ° ± 1， Резкий угол: 9,5 ° ± 2 | |||
Жилищный материал | Пома | ||
Применение | Ультразвуковой проточный схема, подводная диапазон, датчик уровня жидкости | ||
Проверка рСхема структуры палочков ниже | |||
Уровень защиты | IP68 | ||
Масса | 110 г ± 5％ (Длина：2M） | ||
Инструкции по проводке | Красный:преобразователь+，Белый:преобразователь-черный: экранированный проволока（без датчика температуры） | ||

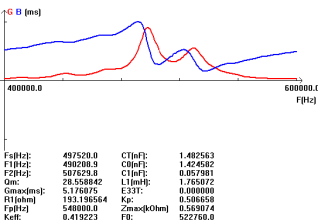

Кривая допуска | Структура продукта | ||
|
| ||
2. Блок -схема ультразвукового датчика на расстоянии :
3. Химатическая диаграмма датчика температуры:
Датчики уровня жидкости Нанесение:
Датчики уровня жидкости называются датчиками, используемыми для обнаружения уровней жидкости или интерфейсов между жидкостями, такими как вода и масло или твердые вещества и жидкости. Эти датчики также могут быть определены как преобразователи или как интегрированные системы с возможностями управления и управления. Этот тип датчика уровня жидкости является одним из наиболее важных датчиков и играет жизненно важную роль в различных промышленных и потребительских применениях. Ультразвуковые датчики уровня жидкости используют ультразвуковую технологию для создания высокочастотной звуковой волны, чтобы измерить время для эхо, чтобы отразить цель и вернуться к датчику уровня ультразвукового уровня жидкости. Расстояние от датчика уровня ультразвуковой жидкости до жидкости затем рассчитывается на основе скорости звука и профиля, запрограммированного в датчик.
