PHW-500-01E
Piezohannas
PHW-500-01E
500 кГц подводный ультразвуковой преобразователь глубиной 30 м для ультразвукового потока.
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 500 кГц под водойультразвуковой преобразователь |
| |
Модель | PhW-500-01E | ||
Частота | 500 кГц ±5% | ||
Расстояние обнаружения | 0.3～30m | ||
Минимум Параллельный LMpedance | 120Ω ± 20％ | ||
2000PF ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：20Vpp、Расстояние:0,3м、 Эхо -амплитуда：400 мВ | ||
Вершина горы Напряжение＜600Vpp | |||
-40～+80 ℃ | |||
≤10 кг or1mpa | |||
| (Продолжительность пучка) Ширина луча полуосновной@-3db:3.3° ±10%， Резкий угол：7.8° ±10% | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковой проточный схема, подводной дальномер | ||

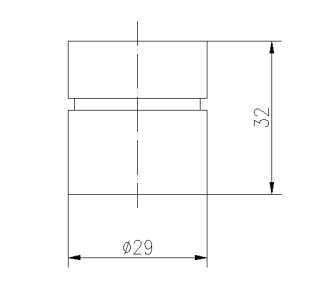

Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 78G ± 5％ (Lэн：2M） | ||
Инструкции по проводке | Красный: датчик +, белый: преобразователь -, черный: экранированный провод; ( Датчик температурынеобязательно) | ||

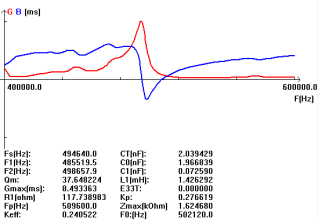

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
