приводная цепь пьезоэлектрической диафрагмы зуммера

Просмотры:0     Автор:Pедактор сайта     Время публикации: 2019-08-13      Происхождение:Работает

Запрос цены

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Источник звука пьезоэлектрического звукового элемента зуммера в основном исходит от пьезоэлектрической диафрагмы. Пьезоэлектрическая вибрационная пластина состоит из пьезоэлектрической керамической пластины, на которой электроды напечатаны с обеих сторон, а также металлической пластины (латунь или нержавеющая сталь и т. Д.). Клей используется для соединения пьезоэлектрической вибрирующей пластины с металлическим листом. Это то, что мы называем пьезо -зуммером.


Пьезовый диск Бендер

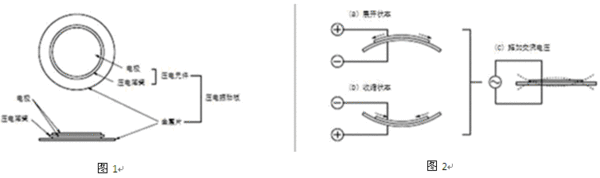

На рисунке показана система колебанийПьезо керамический биморфАнкет Когда между двумя электродами пьезоэлектрической диафрагмы применяется напряжение тока, механическая деформация вызвана пьезоэлектрическим эффектом. Для пьезоэлектрического элемента, имеющего искажение формы, его деформация расширяется в направлении излучения.


Пьезоэлектрическая вибрационная пластина согнута в направлении, показанном на рис. 2 (а), а металлическая пьезой керамика связана с пьезоэлектрической вибрирующей пластиной, не растягивается. Напротив, когда пьезоэлектрический элемент сокращается, пьезоэлектрическая диафрагма согнута в направлении, показанном на рис. 2 (б). Следовательно, когда чередующее напряжение проходит через электрод, как показано на рис. 2 (с), изгиб, показанный на рис. 2 (а) и 2 (б) попеременно повторяется.

пьезовый элемент тревоги

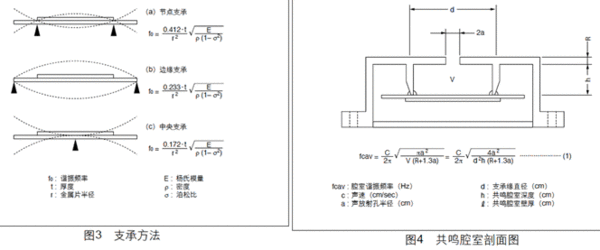

пьезоэлемент пьезоэлектрическая диафрагмаВ целом, человеческие аудиочастовые частоты варьируются от приблизительно 20 Гц до 20 кГц. Самый слышимый звук - от 2 кГц до 4 кГц. Следовательно, большинство пьезоэлектрических звуковых элементов используются в этом диапазоне аудио. В то же время частота резонанса зуммера (F0), как правило, выбирается в том же диапазоне. Как показано на рис. 3, резонансная частота зависит от метода, используемого для поддержки пьезоэлектрической диафрагмы. Если форма пьезоэлектрической вибрирующей пластины такая же, значение станет меньше в порядке (a), (b) и (c).


Обычно, аПьезоэлектрическая диафрагма зуммераустановлен в резонансной камере для создания высокого звукового давления (рис. 4). Используя уравнение (1) (формула Гермгольца), можно рассчитать резонансную частоту (FCAV) резонансной камеры на рисунке 4. Поскольку пьезоэлектрическая диафрагма и резонансная камера имеют соответствующие резонансные частоты соответственно (F0) и (FCAV), можно увеличить звуковое давление на определенной частоте и получить определенную полосу пропускания, контролируя положения обоих.
