пьезоэлектрическая керамическая тарелка, используемая для гитарного питания

Экспериментальный принцип
В этом эксперименте используется положительный пьезоэлектрический эффектПьезоэлектрическая керамикаАнкет Используя пьезоэлектрическую керамику, установленную в гитарной резонансной коробке, семь звуков от центра C до B (включая B) в мажорной шкале C сорваны игроком, а электрический сигнал от пьезоэлектрической керамики измеряется осциллографом. Форма волны, и частота, соответствующая каждому тону, измеряется осциллографом и сравнивается с частотой масштаба международной таблицы преобразования частоты обычного стандартного шага. Анализируя степень совпадения и допустимый диапазон ошибок, оценивается ли пьезоэлектрическая керамика реализовать распознавание общих инструментов. Тон тональной функции в экспериментальном устройстве. В этом эксперименте был использован пьезоэлектрический керамический лист PZT5H, длиной около 2 см и ширину около 0,7 см и четыре тонких провода. Апьезой керамика пластиныПьезоэлектрический керамический лист разделен на три слоя, белый внешний слой с обеих сторон является положительным электродом, а средний слой - отрицательный электрод. Два из проводов составляют около 30 см, а два других - около 70 см.

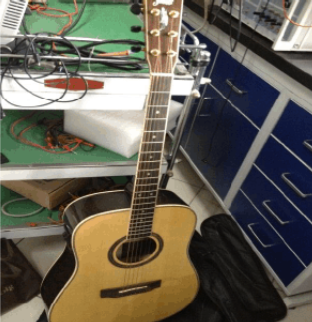

В этом эксперименте шесть строк на акустической гитаре используются в качестве источника звука тонов, и игрок получает тона разных тонов, выщипывая струны. Выбранный источник звука был точно настроен на точное излучение семи тонов от центра C до B (включая B) в основной шкале C.

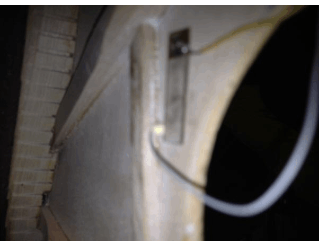

Два провода длиной около 30 см приварены к двум полюсампьезоэлектрические керамические пластины преобразовательи пьезоэлектрическая керамика вставлена ​​в резонансную коробку гитары с \ «Хороший брат \», чтобы вступить в полной контакт с резонансной коробкой, ожидая дня или около того. Клей высыхает. (Причина, по которой звук собирается в резонансной коробке, заключается в том, что если вы хотите использовать пьезоэлектрический керамический кусок, чтобы получить четкую форму волны, которую можно использовать для анализа, собираемый звук имеет определенную громкость. В резонансной коробке используется The Resonance Box Резонанс принцип, чтобы создать фазу звука с той же частотой. Наложен на улучшение исходного звука)

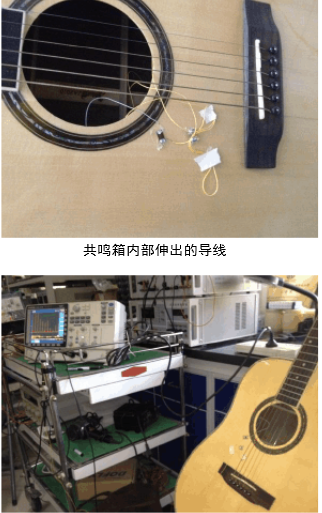

Два 30 -см провода на пьезоэлектрической керамике вытянуты от резонатора, соответственно, сваренные до одного конца двух небольших кусочков железа, а затем два длинных провода 70 см соответственно сварены к другим концам двух небольших кусочков железа и соединяются осциллограф. (Два внутренних провода связаны сПьезо керамические пластиныАнкет Если это слишком длинное, он легко завершится и упадет при переносе гитары. Как только он падает, очень трудно переоценить пьезоэлектрическую керамику внутри резонансной коробки, чтобы предотвратить это. В этом эксперименте два длинных провода используются для расширения двух внутренних частей.

Приобретение формы волны

Обзор сигналов приобретения
Этот эксперимент собирает пьезоэлектрическую керамическую электрическую форму сигнала, отображаемая осциллографом при воспроизведении мажорной шкалы C (Cdefgab) на струне. Во время эксперимента каждый тон играется дважды, а осциллограф заморожен сразу после каждой игры. В процессе сбора формы волны электрического сигнала каждая форма волны демонстрирует регулярность или периодичность, и наблюдатель выбирает один цикл для записи данных частоты.

Анализ сбора данных

Следующие изображения и аннотациипьезоэлектрические пластины пьезоэлектрический датчикформы волны, полученные осциллографом, когда гитара играет семь основных масштабов. Каждый из тонов в этом эксперименте был воспроизведен три раза, и каждый раз, когда играла игра, измерялись два разных цикла, поэтому для каждой игры были сделаны два изображения формы волны. В этом разделе каждый тон показывает только изображение формы волны, воспроизводившуюся дважды, по одной картине за раз. Желтая четвертая линия данных (1/ΔT) в верхнем правом углу осциллографа является частотой этого цикла.
