PHA-200-01F
Piezohannas
PHA-200-01F

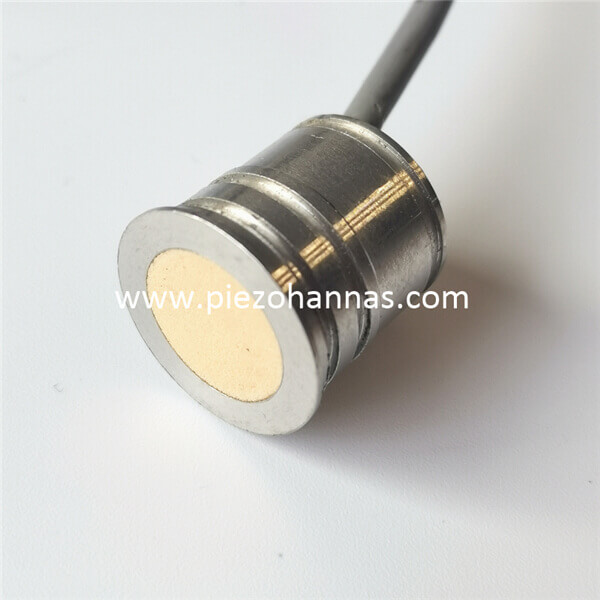

200 кГц дешевый ультразвуковой датчик расстояния для измерения расстояния 1 м
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц Ультразвуковой датчик |
| |
Модель | PHA-200-01F | ||
Частота | 200 кГц ± 5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимум Параллельный LMpedance | 2200 Ом ± 20％ | ||
400pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：800vpp，Расстояние:0,3м， Эхо -амплитуда：15 мВ | ||
Вершина горы Напряжение＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча полуосновной@-3db: 8 ° ± 2， Резкий угол:17 ° ± 4 | ||
Корпус Материал | алюминий | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
IP68 | |||
Уровень защиты | 25 г± 5％ ( Длина：1M) | ||
Масса | Интегрированный тип: разъем：Красный+， белый ， черный: экранированный провод ；
| ||
Кривая допуска | Структура продукта | ||
| | ||
Схема тестовой схемы Преобразователь:
Применение датчика ультразвукового уровня:
Точное измерение объемов жидкости в любой точке контейнера имеет решающее значение для многих коммерческих и промышленных процессов. Снижение изменчивости процесса приводит к меньшим отходам, более высоким качеству и снижению затрат и может иметь большое значение в прибыльности для OEM -производителей. Что предлагает различные датчики непрерывного уровня для решения широкого диапазона приложений. Одна из таких технологий ультразвуковая. Ультразвуковая технология должна рассматриваться в вентилируемых или не предъявляемых приложениях. Ультразвуковые датчики работают над основным принципом звуковых волн (механическая энергия) для определения уровня материала.
Датчик излучает высокочастотный импульс над человеческим слухом (20-148 кГц). Ультразвуковой датчик в режиме передачи генерирует звуковую волну высокого давления (аналогично громкоговорителям), которая распространяется на цель, а затем отражается обратно с поверхности продукта (Echo). Затем преобразователь переключается на режим приемника (аналогично микрофону), чтобы прослушать отраженную волну (Echo). Отраженная волна затем преобразуется в электрический сигнал, который преобразуется, чтобы дать расстояние до определенной цели. Изменение расстояния к цели преобразуется в линейный выход тока 4ma в 20 мА, чтобы обеспечить непрерывное измерение. Ультразвуковые датчики могут быть легко запрограммированы, на месте с помощью программирования кнопок или с помощью ПК для различных высот приложения в их диапазоне.
200 кГц дешевый ультразвуковой датчик расстояния для измерения расстояния 1 м
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц Ультразвуковой датчик |
| |
Модель | PHA-200-01F | ||
Частота | 200 кГц ± 5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимум Параллельный LMpedance | 2200 Ом ± 20％ | ||
400pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：800vpp，Расстояние:0,3м， Эхо -амплитуда：15 мВ | ||
Вершина горы Напряжение＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча полуосновной@-3db: 8 ° ± 2， Резкий угол:17 ° ± 4 | ||
Корпус Материал | алюминий | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
IP68 | |||
Уровень защиты | 25 г± 5％ ( Длина：1M) | ||
Масса | Интегрированный тип: разъем：Красный+， белый ， черный: экранированный провод ；
| ||
Кривая допуска | Структура продукта | ||
| | ||
Схема тестовой схемы Преобразователь:
Применение датчика ультразвукового уровня:
Точное измерение объемов жидкости в любой точке контейнера имеет решающее значение для многих коммерческих и промышленных процессов. Снижение изменчивости процесса приводит к меньшим отходам, более высоким качеству и снижению затрат и может иметь большое значение в прибыльности для OEM -производителей. Что предлагает различные датчики непрерывного уровня для решения широкого диапазона приложений. Одна из таких технологий ультразвуковая. Ультразвуковая технология должна рассматриваться в вентилируемых или не предъявляемых приложениях. Ультразвуковые датчики работают над основным принципом звуковых волн (механическая энергия) для определения уровня материала.
Датчик излучает высокочастотный импульс над человеческим слухом (20-148 кГц). Ультразвуковой датчик в режиме передачи генерирует звуковую волну высокого давления (аналогично громкоговорителям), которая распространяется на цель, а затем отражается обратно с поверхности продукта (Echo). Затем преобразователь переключается на режим приемника (аналогично микрофону), чтобы прослушать отраженную волну (Echo). Отраженная волна затем преобразуется в электрический сигнал, который преобразуется, чтобы дать расстояние до определенной цели. Изменение расстояния к цели преобразуется в линейный выход тока 4ma в 20 мА, чтобы обеспечить непрерывное измерение. Ультразвуковые датчики могут быть легко запрограммированы, на месте с помощью программирования кнопок или с помощью ПК для различных высот приложения в их диапазоне.
