структура пьезоэлектрического ультразвукового преобразователя

АУльтразвуковой датчикэто устройство-электрическое преобразование звуковое давление, которое может преобразовать поверхностную акустическую энергию и электрическую энергию. был успешно разработан путем зажима двух стальных пластин. Поскольку преобразователь был разработан в матрицу с несколькими вибрационными элементами, квадратную матрицу, продуманную массив в соответствии с количеством вибрационных элементов. Фафический массив звукового луча также развивался из оригинала Нефокусирующий тип к одномерной и двумерной электронной фокусировке и акустической фокусировке, форма также превратилась в различные геометрические преобразователи, но основная структура единицы не изменилась. На рисунке показана структура базовогоПьезоэлектрическая трубка датчикВидно, что основная часть ультразвукового преобразователя составлена.

(2) Акустический сопоставление слой и поддержка

Сопоставление можно разделить на сеть сопоставления электрического состава, акустический сопостающий слой и сопоставление импеданса. Цель состоит в том, чтобы увеличить выходную мощность преобразователя, а эквивалентный импеданс внутри и снаружи должен быть как можно ближе или равна. потеря из -за несоответствия в процессе распространения. В передачепьезоэлектрический диск элементИз -за входного импеданса. Не так высок, как приемный преобразователь, для того, чтобы передавать как можно больше ультразвуковой энергии в ткани, электричество требуется для сопоставления сети импеданса.

В сети сопоставления электрического соответствия, предполагая, что импеданс преобразователя - это газ, а электрическим импедансом источника является газ, соотношение первичных трансформаторов может быть выражено в соответствии с соотношением между первичным и вторичным трансформатором иP5A материалы пьезоэлектрический датчик. Эквивалентная емкость CO получается путем нахождения емкости, которая соответствует схеме настройки, которая может быть выражена в виде частоты резонанса соответствующей схемы в середине преобразователя. Известно, что частота сердца известна. В схеме настройки RLC подходящая подходящая индуктивность может быть определена путем расчета.

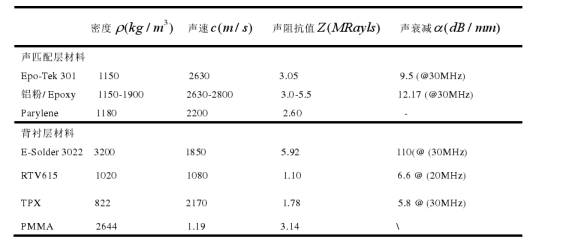

Сопоставление акустического импеданса также известен как материал или защитный слой преобразователя, который предназначен для снижения потери отражения акустической энергии. Повышение эффективности передачи звуковой волны. Существует большая разница в акустическом сопротивлении междуПьезоэлектрическое кольцо кристаллМатериал и материал нагрузки, чтобы улучшить передачу звуковых волн между пьезоэлектрической пластиной и нагрузкой (ткань, вода или акустическая линза). Введение акустического соответствующего слоя является верхним слоем соответствующей толщины и акустическим импедансом и характеристики акустической ослабления, улучшение чувствительности и полосы пропускания преобразователя оказывает большую помощь. Это общий акустический сопоставление слой и акустика материала.

(3) Другие структуры: провода и корпус

Провод - это носитель, который собирает пьезоэлектрический материал для генерации электрического заряда и проведения электрических сигналов. Электрический импеданс часто также электрически соответствует какПьезоэлектрический диск -генераторматериалАнкет Следовательно, проводимость материала имеет электрические характеристики имеют определенные требования. Внешний корпус действует как структурный член преобразователя и, как правило, определяет размер окончательного преобразователя. Следовательно, жилье часто выбирается в соответствии с различными требованиями применения. В некоторых специальных приложениях часто необходимо разработать механическую структуру в соответствии с требованиями применения. Кроме того, внешний корпус также защищает внутренние компоненты. Роль дизайна заключается не только в конструкции структуры формы, но и характеристиками материала.
