PHW-600-03d
Piezohannas
PHW-600-03D

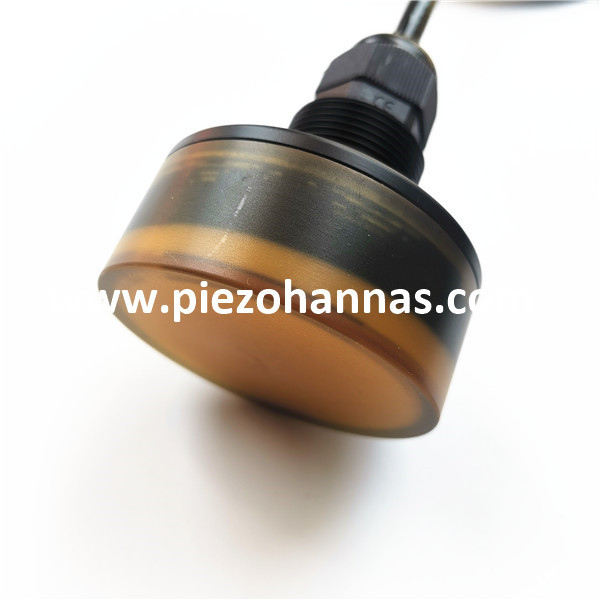

Ультразвуковое преобразователь 600 кГц измерение глубины 30 м для ультразвукового потока.
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 600 кГц Ультразвуковой датчик |
| |
Модель | PHW-600-03d | ||
Частота | 600 кГц ± 5% | ||
Обнаружение расстояния | 0.3～30 м | ||
Минимальный параллельный LMpedance | 10 Ом ± 20％ | ||
7000pf ± 20％@1 кГц | |||
Чувствительность | Напряжение вождения: 24 В 、Расстояние: 0,3м、Эхо -амплитуда: 2000 мВ | ||
Вершина горы Напряжение＜500vpp | |||
-40～+80 ℃ | |||
≤10 килограмма или 1mpa | |||
(Продолжительность пучка) Ширина луча полуосновной балки@-3db:2,5 ° 10%， Острый угол: 5,8 ° ± 10% | |||
Жилищный материал | композитный материал | ||
Применение | Ультразвуковой течет， Подводная лодка искатель | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 240 г ± 5％ (длина провода：2M） | ||
Инструкции по проводке | Синий: датчик +, черный: преобразователь -, желтый: экранирование; ( Датчик температуры необязательно) | ||

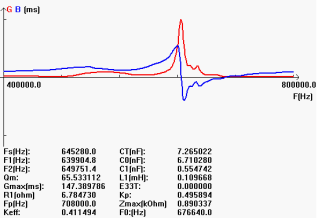

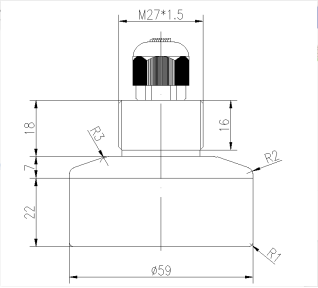

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Ультразвуковое применение потока:
Ультразвуковые расходомеры имеют много применений, от потока процесса до потока опеки. Также является обычной практикой использование ультразвукового расчета ультразвукового потока для проверки других расходомеров или для временного измерения. В статье объясняется, что вам нужно знать о основах измерения ультразвукового потока и его применения.Существуют два типа ультразвуковых смеек потока: доплеровский и транзитный ультразвуковой расход. Но сначала давайте узнаем больше о принципе работы. Тогда мы можем пройти подробные вариации и типичные использование. Позже мы выделим плюсы и минусы и приведем примеры брендов на рынке.
