PHW-1M-01P
Piezohannas
PHW-1M-01P
1 МГц подводной глубиной
Предметы | Технические параметры | Изображение | |
Имя | 1MГц подводный ультразвук преобразователь |
| |
Модель | PhW-1M-01P | ||
Частота | 1 МГц ±5% | ||
Расстояние обнаружения | 005～3m | ||
Минимум Параллельный LMpedance | 90 Ом ± 20％ | ||
1300pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем: 24 VPP 、 Расстояние: 0,3м 、 Эхо -амплитуда ： 300 мВ | ||
Вершина горы Напряжение＜ 300vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3 дБ: 4,5 ° ± 1 ， Острый угол: 10,5 ° ± 2 | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковой течет | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 40 г ± 5％ (Lэн：1,5 м） | ||
Инструкции по проводке | Интегрированный тип: красный+， белый-черный: экранированный провод ； （Датчик температуры необязательно) | ||
Кривая допуска | Структура продукта | ||
|
| ||

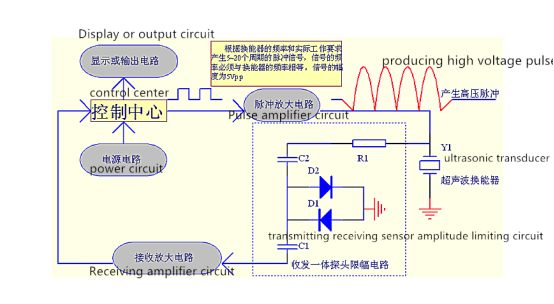

Блок -схема ультраSonic Transducer :

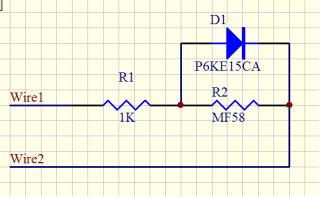

ВГематическая диаграмма датчика температуры:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Ультразвуковое применение измерителей потока:
Ультразвуковые расходомеры воды измеряют скорость жидкости, проходящей через трубу, используя ультразвук, чтобы измерить объемный поток. В ультразвуковом потоке жидкости транзитного времени ультразвуковой сигнал передается в направлении проточной жидкости вниз по течению, а затем направляется другой сигнал против текущей жидкости вверх по течению. В своей основной форме время для прохождения Sonic Pulse по течению сравнивается со временем, когда импульс пройдет вверх по течению. Используя это дифференциальное время, рассчитывается скорость следующей жидкости. Затем счетчик рассчитывает объемную скорость потока в трубе, используя эту скорость жидкости. Кроме того, измерение энергии BTU может быть получено из объемной скорости потока и разности температур между горячими и холодными ногами. Ультразвуковые счетчики зажима могут измерять воду извне трубы, стреляя импульсам звука через стены трубы, что имеет гибкость нанесения и делает их подходящими для измерений потока воды в больших трубах.
