PHW-1M-01F
Piezohannas
PHW-1M-01F

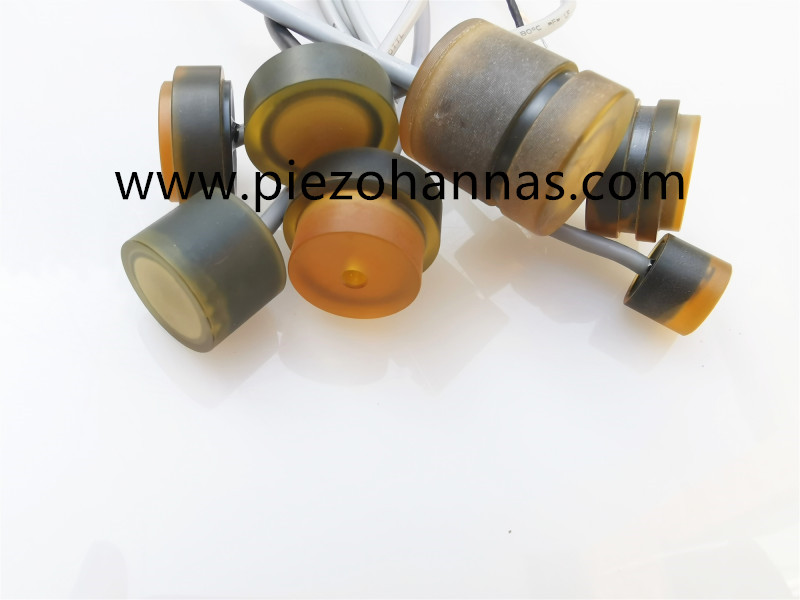

1 МГц подводный ультразвуковой транс -датчик для ультразвукового потока
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 1 МГц плагин под водойультразвуковой преобразователь |
| |
Модель | PHW-1M-01F | ||
Частота | 1 МГц ± 5% | ||
Расстояние обнаружения | 0,05 ～ 3м | ||
Минимум Параллельный LMpedance | 120 Ом ± 20% | ||
1800pf ± 20 ％ @1 кГц | |||
Чувствительность | Напряжение вождения: 24vpp 、 Расстояние: 0,3 м 、 Эхо -амплитуда ： 600 мВ | ||
Вершина горы Voltage＜ 300vpp | |||
-40 ～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 5 ° ± 1 ， Острый угол: 12 ° ± 2 | ||
Корпус Материал | композитный материал | ||
Применение | Ультразвуковой течет，Подводная лодка искатель | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 20 г ± 5 ％（Lэн：1M） | ||
Инструкции по проводке | integratЭд тип：Красный+，Белый-，Черный: экранированный； （Датчик температуры необязательно） | ||
Кривая допуска | Структура продукта | ||
|
| ||
3. Схема датчика температуры схема датчика, схема тестовой схемы схема
Схематическая схема датчика температуры:
1 МГц подводный ультразвуковой транс -датчик для ультразвукового потока
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 1 МГц плагин под водойультразвуковой преобразователь |
| |
Модель | PHW-1M-01F | ||
Частота | 1 МГц ± 5% | ||
Расстояние обнаружения | 0,05 ～ 3м | ||
Минимум Параллельный LMpedance | 120 Ом ± 20% | ||
1800pf ± 20 ％ @1 кГц | |||
Чувствительность | Напряжение вождения: 24vpp 、 Расстояние: 0,3 м 、 Эхо -амплитуда ： 600 мВ | ||
Вершина горы Voltage＜ 300vpp | |||
-40 ～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 5 ° ± 1 ， Острый угол: 12 ° ± 2 | ||
Корпус Материал | композитный материал | ||
Применение | Ультразвуковой течет，Подводная лодка искатель | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 20 г ± 5 ％（Lэн：1M） | ||
Инструкции по проводке | integratЭд тип：Красный+，Белый-，Черный: экранированный； （Датчик температуры необязательно） | ||
Кривая допуска | Структура продукта | ||
|
| ||
3. Схема датчика температуры схема датчика, схема тестовой схемы схема
Схематическая схема датчика температуры:
