1 МГц пьезоэлектрический ультразвуковой датчик расходомера для ультразвукового расходомера

ультразвуковой датчик для потока
штат:
Количество:
  • PHW-1M-01P

  • Piezohannas

  • PHW-1M-01P

1 МГц подводной глубиной

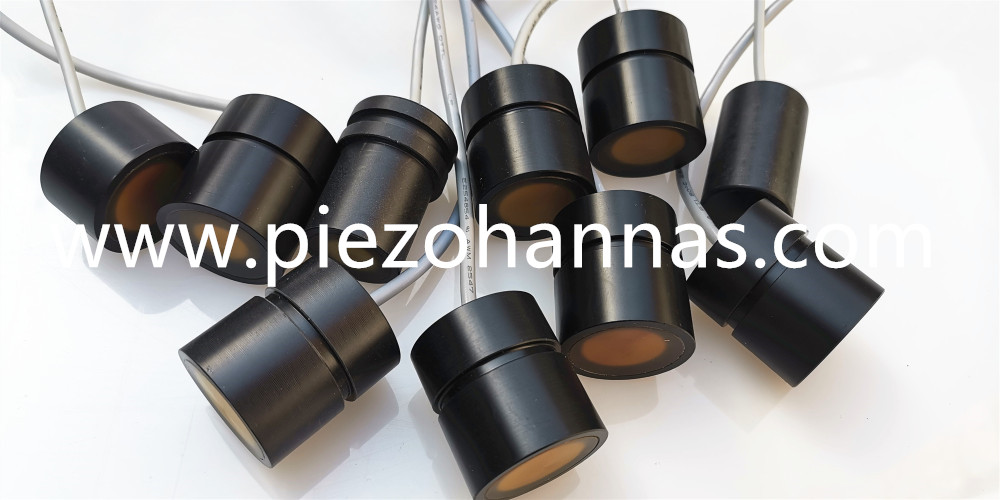

9FD9D6E3D6F639D3A78ADA90EA91CAO6

Предметы

Технические параметры


Имя

1MГц подводный ультразвук преобразователь

Gs5r3ar%oi {uayfcyz`2wgk

NSE1TCV51TXHX7DVF0 (G (ZM

Модель

PhW-1M-01P

Частота

1 МГц ±5%

Расстояние обнаружения

0053m

Минимум

Параллельный LMpedance

90 Ом ± 20

Емкость

1300pf ± 20@1 кГц



Чувствительность

Напряжение за рулем: 24 VPP 、 Расстояние: 0,3м 、

Эхо -амплитуда : 300 мВ

Работа

Напряжение

Вершина горы  Напряжение< 300vpp

Работа

Температура

-40+80 ℃

Давление

≤3kilos или 0,3 МПа



Угол

(Продолжительность пучка) Ширина луча с половиной мощности@-3 дБ: 4,5 ° ± 1 ,

Острый угол: 10,5 ° ± 2

Корпус  Материал

Пома



Применение

Ультразвуковой течет

Монтаж

Измерение

Смотрите рисунок структуры продукта

Уровень защиты

IP68

Масса

40 г ± 5% (Lэн1,5 м

Инструкции по проводке

     Интегрированный тип: красный+, белый-черный: экранированный провод ;

(Датчик температуры необязательно)

Кривая допуска

Структура продукта



Qxy8 {%78vq8prh_8_6Aw



6@x00%nn $ _k7%l8 $ aou`@tl




Блок -схема ультраSonic Transducer :



0ryjg8d (6_Q9xm%86pdg


ВГематическая диаграмма датчика температуры:


O3`1pa5yr5%z5`dq1r




Интегрированный Тип кабельной инструкции:

1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)

Красный: датчик +

Белый: преобразователь -

Черный: экранирование

01



2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)



02



Красный и черный - проводка датчика температуры




Ультразвуковое применение измерителей потока:



Ультразвуковые расходомеры воды измеряют скорость жидкости, проходящей через трубу, используя ультразвук, чтобы измерить объемный поток. В ультразвуковом потоке жидкости транзитного времени ультразвуковой сигнал передается в направлении проточной жидкости вниз по течению, а затем направляется другой сигнал против текущей жидкости вверх по течению. В своей основной форме время для прохождения Sonic Pulse по течению сравнивается со временем, когда импульс пройдет вверх по течению. Используя это дифференциальное время, рассчитывается скорость следующей жидкости. Затем счетчик рассчитывает объемную скорость потока в трубе, используя эту скорость жидкости. Кроме того, измерение энергии BTU может быть получено из объемной скорости потока и разности температур между горячими и холодными ногами. Ультразвуковые счетчики зажима могут измерять воду извне трубы, стреляя импульсам звука через стены трубы, что имеет гибкость нанесения и делает их подходящими для измерений потока воды в больших трубах.
