PHA-110-EA
Piezohannas
PHA-110-EA
110 кГц подводный ультразвуковой преобразователь ультразвуковой расход
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя |
| ||
Модель | Пхат-110-EA | ||
Fзапрашиваемость | 110 кГц ± 10 кГц | ||
Расстояние обнаружения | 0.6～40 м | ||
Минимальный параллельный LMpedance | 700 Ом ± 20％ | ||
2000pf ± 20％@1 кГц | |||
Чувствительность | ВождениеНапряжение：500vpp、Расстояние：0,8 м、 eАмплитуда Чо: 1,0 В | ||
Вершина горы Напряжение＜300vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
Продолжительность пучка) Ширина луча с половиной мощности@-3db: 18 ° ± 2， Резкий угол: 44 ° ± 5 | |||
Жилищный материал | Пома | ||
Применение | Ультразвуковой платеж, подводной линейки, искатель диапазона | ||
Проверка диаграммы структуры продукта ниже | |||
Уровень защиты | IP68 | ||
Масса | 107 г ± 5％ (Длина：2M） | ||
Инструкции по проводке | Красный: датчик +, белый: преобразователь -, черный: экранированный провод; ( Датчик температурынеобязательно) | ||

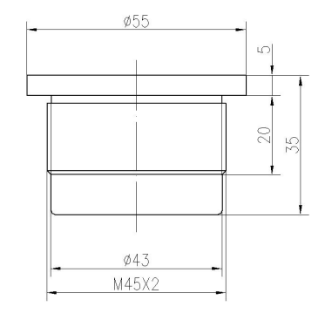

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
