PHW-110-01EC
Piezohannas
PHW-110-01EC
110 МГц вставленного типа ультразвуковой транс -датчик потока для ультразвукового потока
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 110МГц Вставлятьредакция Подводный ультразвук преобразователь |
| |
Модель | PhW-110-01EC | ||
Частота | 110KГц ±5% | ||
Расстояние обнаружения | 0.6～10m | ||
Минимальный параллельный LMpedance | 350Ω ± 20％ | ||
2500pf ± 20％@1 кГц | |||
Чувствительность | dзаклинаниеvолтаж:24 В、Расстояние:03m、Эхо -амплитуда:：1,0 В. | ||
Вершина горы Напряжение＜300Vpp | |||
-40～+80 ℃ | |||
≤10Килограммы или 1mpa | |||
Жилищный материал | Пома | ||
Применение | Ультразвуковой течет，Подводная лодка искатель | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 55G ± 5％ (длина провода：2M） | ||
Инструкции по проводке | Красный (или синий): преобразователь +, черный: трансдатор -, желтый: экранирующий провод; (Датчик температурынеобязательно) | ||

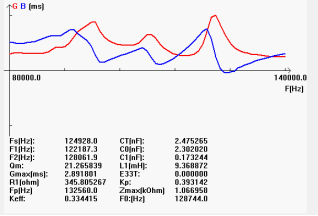

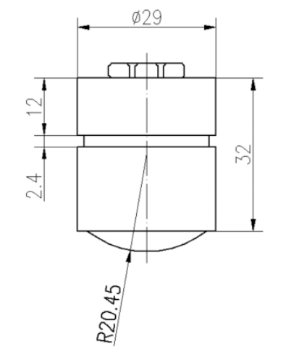

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
