PL-2M-01F
Piezohannas
PL-2M-01F

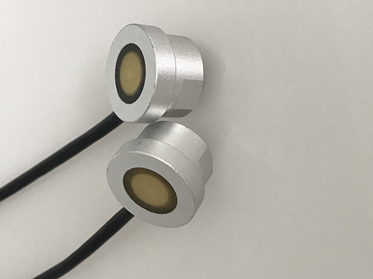

2 МГц установлен за пределами ультразвукового преобразователя для уровня масла автомобильного резервуара
 Ультразвуковой датчик 2 МГц |  установлен за пределами ультразвукового зонда |  2 МГц, установленный внешним датчиком |
Технические параметры | |
Имя | Ультразвуковой преобразователь Для уровня масла автомобильного бака (монтируется вне) |
Модель | PL-2M-01F |
Частота | 2 МГц ± 30 кГц |
Расстояние обнаружения | 0.03～2M |
Минимальный параллельный LMpedance | 10 Ом ± 20％ |
Емкость | 2300pf ± 20％@1 кГц |
Чувствительность | Напряжение вождения ：24 Vpp、Расстояние： 0,3 м、 Эхо -амплитуда: 900 мВ |
Работа Напряжение | Вершина горы Напряжение＜150vpp |
Работа Температура | -40～+80 ℃ |
Давление | ≤3kilos или 0,3 МПа |
Угол | (Продолжительность пучка) Ширина луча полуосновной@-3db: 2,4 ° ± 0,5， Острый угол: 5,7 ° ± 1 |
Жилищный материал | 2A12 |
Применение | Обнаружение уровня масла топливного бака, подводной линейки |
Монтаж Измерение | Проверка диаграммы структуры продукта ниже |
Уровень защиты | IP68 |
Масса | 240 г ± 5％ (Длина：5m+1m） |
Инструкции по проводке | 1.отрицательный электрод пьезоэлектрического керамика 2. положительный электрод пьезоэлектрического керамика 3. MF58 температура 4.MF58 температура |

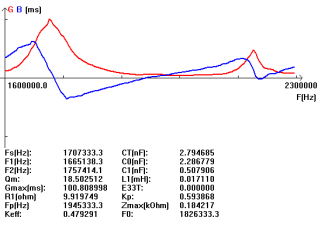

Кривая допуска | Структура продукта |
|  |
