PHW-2M-01G
Piezohannas
PHW-2M-01G

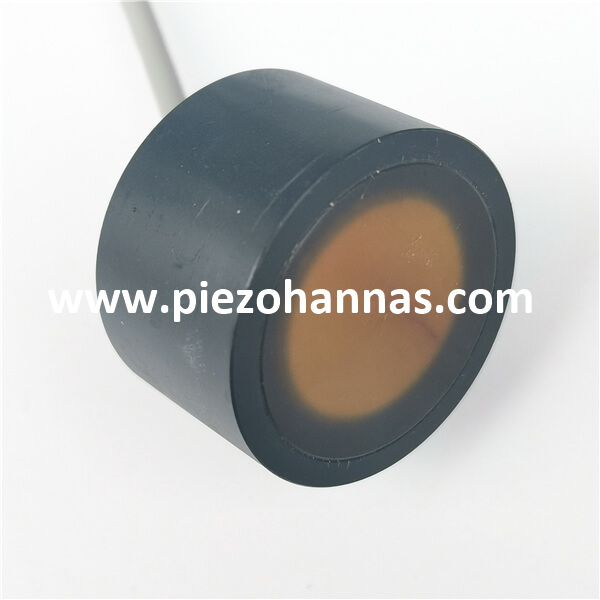

2 МГц подводный ультразвуковой проточный преобразователь измерение потока для ультразвукового потока воды.
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 2 МГц Подводной ультразвуковой датчик |
| |
Модель | PhW-2M-01G | ||
Частота | 2 МГц ±5% | ||
Расстояние обнаружения | 003～2m | ||
Минимальная параллель lmpedance | Ω ± 20％ | ||
Емкость | PF ± 20％@1 кГц | ||
Чувствительность | |||
Работа Напряжение | Вершина горы Напряжение＜150Vpp | ||
Работа Температураe | -40～+80 ℃ | ||
Давление | ≤10Килограммы или 1mpa | ||
Угол | (Продолжительность пучка) Луч с половиной мощности Ширина@-3db: 1,8 ° ±10%， Резкий угол:4,2 ° ±10% | ||
Жилищный материал | Пома | ||
Применение | Ультразвуковой проточный схема, подводной дальномер | ||
Уровень защиты | IP68 | ||
Масса | |||
Инструкции по проводке | Красный: датчик +, белый: преобразователь -, черный: экранированный провод; ( Датчик температурынеобязательно) | ||
Кривая допуска | Структура продукта | ||
| |||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Ультразвуковое применение потока:
Счетчик потока воды - это инструмент, способный измерять количество воды, проходящей через трубу. Для выбора доступны несколько технологий потока воды в зависимости от приложений измерения воды, бюджетных терминов и требований к техническому обслуживанию. Каждый из этих типов измерителей потока воды имеет уникальный принцип работы, общую стоимость владения и конкретные преимущества применения.
