UM500-18GM-SP
Piezohannas
UM500-18GM-SP
300 кГц не контактный промышленный ультразвуковой датчик для измерения расстояния
Заявление:
Ультразвуковой датчик с диаметром 18/20 мм имеет простой внешний вид и легкую установку. Подходит для таких приложений, как точное измерение расстояния и восприятие объекта. Это идеальный выбор в области промышленного автоматического управления.
1
2 цифровое значение, переключениеценность, аналоговый выход ценность
3. Индикатор состояния светодиода
4. Уровень защиты IP67
Параметры
Технические данные |
Основные Характеристики |
Чувствительное расстояние 40… 450 мм (30 --- 350 мм) |
Регулировка диапазона 40… 450 мм (30 --- 350) |
Неправильная область 0… 40 мм (0 --- 30 мм) |
Стандартная целевая пластина 100 мм × 100 мм |
Частота преобразователя Около 300 кГц |
Задержка ответа Около 125 мс |
Индикаторы/операционные средства |
ВЕЛ желтый твердый: объект в диапазоне оценки мигание: программная функция |
ВЕЛ красный мигание: объект функции ошибки или программы не обнаружен |
Электрические спецификации |
Рабочее напряжение uB 10… 30 В постоянного тока, Ripple10%SS |
Без нагрузки ток снабжения ≤20 мА |
Выход |
Вывод типа 1 Выход переключателя e4, npn no/nc, программируемый |
Разрешение 0,11 мм в максимальном диапазоне. |
Отклонение характеристики изгиб ± 1% от полномасштабной стоимости |
Повторите точность ± 0,1% от полномасштабной стоимости |
Импеданс нагрузки > 1K Ом Максимальный ток переключения 200 мА (защита обратной полярности) |
Температурное влияние ± 1,5% от полномасштабной стоимости |
Условия окружающей среды |
Температура окружающей среды -25… 70 ℃ |
Температура хранения -40… 85 ℃ |
Механические спецификации |
Защитный класс IP67 |
Связь Разъем M12x1,4-PIN |
Материал Корпус латунь, никелированная |
Преобразователь Смесь эпоксидной смолы/полая стеклянная сфера; Полиуретановая пена |
Масса 60 г Соответствие стандартам иДирективы |

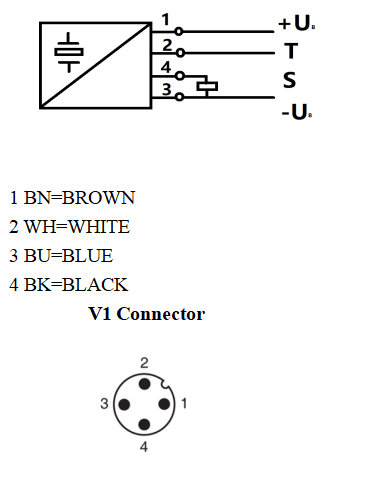

Стандартное соответствие EN 60947-5-2: 2007 Изображение:
|

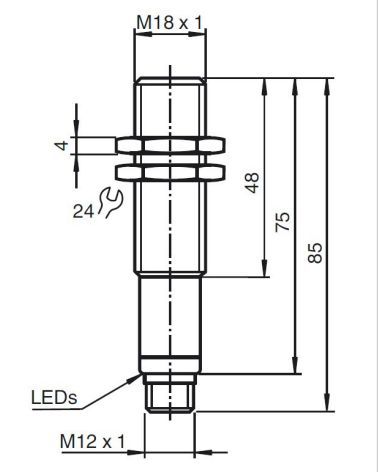

Измерение:
Регулирование точек переключения

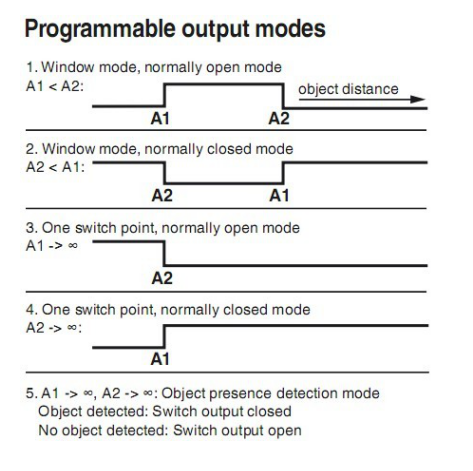

Ультразвуковой датчик имеет выход выключателя с двумя обучающими точками переключения. Они устанавливаются путем применения напряжения питания- uB или + UB к введению обучения. Напряжение питания должно быть применено к входу обучения, по крайней мере, 1 S.D. указывает, распознал ли датчик цель во время процедуры обучения. Точка переключения A1 преподается с- uB, A2 с +UB. Пять различных выходных функций могут быть установлены.
1 Окно-режим, обычно открытая функция.
2 Окно режим, обычно закрытая функция.
3 Одна точка переключения, обычно открытая функция
4 Одна точка переключения, обычно закрытая функция.
5 Обнаружение присутствия OBJET.
Точка переключения, установление расстояния только после включения питания. Внутренние часы могут гарантировать, что не может быть изменено через 5 минут, когда питание
на. Если хотите изменить точку переключения, пользователь может установить расстояние запроса только после перезапуска питания.
Учить оконный режим, обычно открытая функция -Порация цели к ближней точке переключения -Teach -in Переключение точка A1 с -uB -Поразировать цель в точку переключения дальнего переключения -Teach-in-точка переключения A2 с + UB | |||
Учить оконный режим, обычно закрытая функция -Порация цели к ближней точке переключения -Teach-in-точка переключения A2 с + UB -Поразировать цель в точку переключения дальнего переключения -Teach -in Переключение точка A1 с -uB | |||
Учить точку переключения, обычно открытая функция -Порация цели к ближней точке переключения -Teach-in-точка переключения A2 с + UB -Ковер датчик с рукой или удалить все объекты из диапазона зондирования -Teach -in Переключение точка A1 с -uB | |||
Точка переключения обучения, обычно закрытая функция -Порация цели к ближней точке переключения -Teach -in Переключение точка A1 с -uB -Ковер датчик с рукой или удалить все объекты из диапазона зондирования -Teach-in-точка переключения A2 с + UB | |||
Учить присутствие объектов -Ковер датчик с рукой или удалить все объекты из диапазона зондирования -Teach -in Переключение точка A1 с -uB -Teach-in-точка переключения A2 с + UB | |||
Настройка точки переключения по умолчанию A1 = слепой диапазон, A2 = номинальное расстояние | |||
Светодиодные дисплеи | |||
Отображается в зависимости от режима работы | Красный светодиод | Желтый светодиод | |
Учить в точке переключения Объект обнаружен Объект не обнаружен Объект неопределенен (обучение недействительным) |
выключенный вспышки На |
вспышки выключенный выключенный | |
Нормальная операция | выключенный | Состояние переключения | |
Вина | на | Предыдущее состояние | |
Уведомление:
1. По сути, существует две версии обычной слепой зоны и небольшой слепой зоны для каждого типа, и вы можете связаться с нами, если вам нужны разные диапазоны и слепые зоны;
2. Каждый тип в основном имеет аналоговый выход: 0-5 В, 0-10 В, 0-20MA, 4--20MA;
Цифровой вывод: RS232/485, UART TTL и I2C и другие режимы вывода, они необязательны;
3. Большинство типов имеют серию высокого напряжения (10 --- 30 В) и серии низкого напряжения (3,6 --- 5 В).
