PHW-28-G
Piezohannas
PHW-28-G

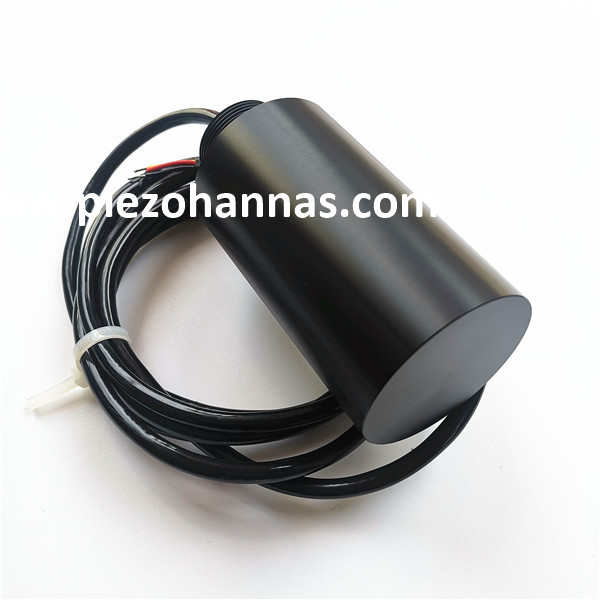

30 кГц горизонально-поляризованный ультразвуковой датчик потока для датчика ультразвукового потока.
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 28 кГц горизонально-поляризованный не направленный цилиндрический подводной акустический преобразователь |
| |
Модель | PHW-28-G | ||
Частота | 28 кГц ± 5% | ||
Расстояние обнаружения | 500 м | ||
Минимум Параллельный LMpedance | 300 Ом ± 20％ | ||
21000PF ± 20％@1 кГц | |||
Чувствительность
| |||
Вершина горы Напряжение＜ Vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
горизонально-поляризованный не направленный | |||
Корпус Материал
| Пома | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||
| Смотрите рисунок структуры продукта | ||
Уровень защиты | IP68 | ||
Масса | 340 г ± 5％（Длина: 2M) | ||
Инструкции по проводке | Красный+， белый- черный, экранированный проволока ； (без Датчик температуры по умолчанию) | ||
Кривая допуска | Структура продукта | ||
|
| ||
2. Схема схема датчика температуры, схема тестовой схемы схема
Ультразвуковое применение измерителя потока:
Конструкция ультразвукового расхода может быть выполнена с помощью преобразователей вверх и вниз по течению, датчиков и отражателя. Принцип работы ультразвукового расчетного измерителя состоит в том, что он использует звуковые волны для разрешения скорости жидкости в трубе. В трубе есть два условия, например, нет потока и течь. В первом условии частоты ультразвуковых волн передаются в трубу, а его показания из жидкости аналогичны. Во втором условии частота отраженной волны является разнородной из -за эффекта допплера.
Всякий раз, когда жидкость быстро течет в трубе, сдвиг частоты может быть увеличен линейно. Передатчик обрабатывает сигналы от волны, и ее отражения определяют скорость потока. Время транзита счетчиков передачи и приема ультразвуковых волн в обоих направлениях в трубе. В условиях без потока время, необходимое между вверх по течению и вниз по течению между преобразователями, одинаково. Поскольку эти два потоковых условия волна вверх по течению будет течь с меньшей скоростью, чем волна нижней течения. Когда жидкость течет быстрее, различие между временем вверх и вниз по течению. Время восходящего и нижнего обработки передатчика для определения скорости потока.
30 кГц горизонально-поляризованный ультразвуковой датчик потока для датчика ультразвукового потока.
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 28 кГц горизонально-поляризованный не направленный цилиндрический подводной акустический преобразователь |
| |
Модель | PHW-28-G | ||
Частота | 28 кГц ± 5% | ||
Расстояние обнаружения | 500 м | ||
Минимум Параллельный LMpedance | 300 Ом ± 20％ | ||
21000PF ± 20％@1 кГц | |||
Чувствительность
| |||
Вершина горы Напряжение＜ Vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
горизонально-поляризованный не направленный | |||
Корпус Материал
| Пома | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||
| Смотрите рисунок структуры продукта | ||
Уровень защиты | IP68 | ||
Масса | 340 г ± 5％（Длина: 2M) | ||
Инструкции по проводке | Красный+， белый- черный, экранированный проволока ； (без Датчик температуры по умолчанию) | ||
Кривая допуска | Структура продукта | ||
|
| ||
2. Схема схема датчика температуры, схема тестовой схемы схема
Ультразвуковое применение измерителя потока:
Конструкция ультразвукового расхода может быть выполнена с помощью преобразователей вверх и вниз по течению, датчиков и отражателя. Принцип работы ультразвукового расчетного измерителя состоит в том, что он использует звуковые волны для разрешения скорости жидкости в трубе. В трубе есть два условия, например, нет потока и течь. В первом условии частоты ультразвуковых волн передаются в трубу, а его показания из жидкости аналогичны. Во втором условии частота отраженной волны является разнородной из -за эффекта допплера.
Всякий раз, когда жидкость быстро течет в трубе, сдвиг частоты может быть увеличен линейно. Передатчик обрабатывает сигналы от волны, и ее отражения определяют скорость потока. Время транзита счетчиков передачи и приема ультразвуковых волн в обоих направлениях в трубе. В условиях без потока время, необходимое между вверх по течению и вниз по течению между преобразователями, одинаково. Поскольку эти два потоковых условия волна вверх по течению будет течь с меньшей скоростью, чем волна нижней течения. Когда жидкость течет быстрее, различие между временем вверх и вниз по течению. Время восходящего и нижнего обработки передатчика для определения скорости потока.
