PHW-40-500A
Piezohannas
PHW-40-500A

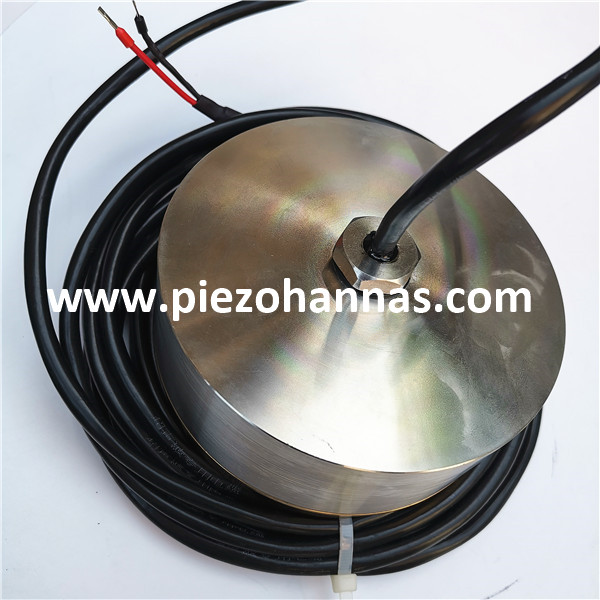

40 кГц ультразвуковой датчик, датчик буровой скважины для скважины
Технические параметры:

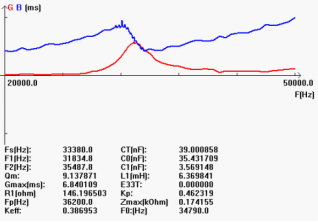

Предметы | Технические параметры | Изображение | |
Имя | 40 кГц ультразвуковой датчик |
| |
Модель | PHW-40-500A | ||
Частота | 40 кГц ± 10% | ||
Минимальный параллельный LMpedance | 150 Ом ± 20 ％ | ||
39000pf ± 20 ％ @1 кГц | |||
Чувствительность | нет загрузки Pэйк Напряжение: 500vpp ， расстояние 0,7 м ， Эхо -амплитуда ： 15 В | ||
Вершина горы Напряжение＜ 1500vpp | |||
-40 ～+80 ℃ | |||
≤10 килограмма или 1mpa | |||
(Продолжительность пучка) Ширина луча с половиной мощности@-3db: 15,6 ° ± 10%， Острый угол: 37 ° ± 10% | |||
Жилищный материал | 304+пи | ||
Применение | Судене буровой датчик | ||
Проверка диаграммы структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 7000 г ± 5 ％ (Длина： 20 м) | ||
Инструкции по проводке | (Третья линия): красный: датчик +, зеленый: датчик температуры +, черный: public -; | ||
Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Ультразвуковой преобразователь ультразвукового датчика для получения изображения поверхностной вершины с высоким разрешением в суровых условиях эксплуатации, возникающих во время бурения. Ультразвуковой преобразователь был разработан и разработан для включения в инструмент для бурения в скважине для получения сигнала импульсного эхо от стенки скважины, известного в отрасли как визуализация во время бурения. Конструкция преобразователя включала акустическое моделирование для достижения желаемой чувствительности и полосы пропускания с использованием составного пьезоэлектрического элемента, двух подходящих слоев импеданса и высокого импеданса. Механические методы проектирования, в том числе производственная процедура, которая создает надежные связи между слоями, прочный корпус и устойчивую к воздействию упаковку преобразователя, были выбраны для обеспечения надежности преобразователя в среде скважины.
