PHW-400-E
Piezohannas
PHW-400-E

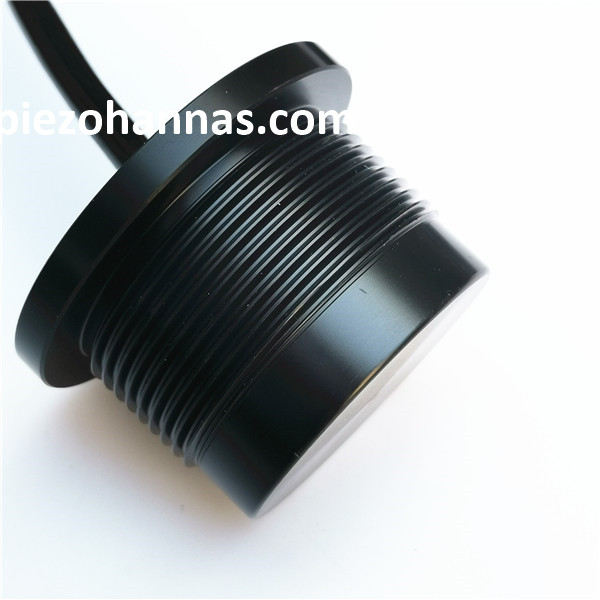

400 кГц подводный ультразвуковой преобразователь измерение потока ультразвукового потока
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 400 кГц Подводный ультразвук преобразователь |
| |
Модель | PhW-400-E | ||
Частота | 400 кГц ±5% | ||
Расстояние обнаружения | 0.3～40 м | ||
Минимум Параллельный LMpedance | 280 Ом ±20 ％ | ||
2100pf ± 20％@1 кГц | |||
Чувствительность | Напряжение вождения: 24vpp 、 Расстояние: 0,3 м 、 Эхо -амплитуда ： 500 мВ | ||
Вершина горы Напряжение＜ 700vpp | |||
-40～+80 ℃ | |||
≤3KILOS или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 5,0 ° ± 1 ， Острый угол: 12 ° ± 2 | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||

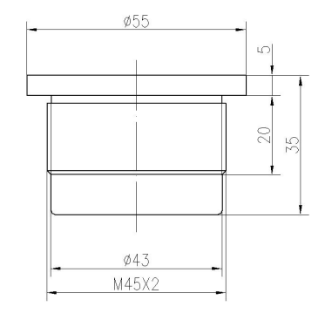

Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 115 г ± 5％（Длина ： 2м) | ||
Инструкции по проводке | Красный+， белый ， черный: экранированный провод ； (без Датчик температуры по умолчанию) | ||

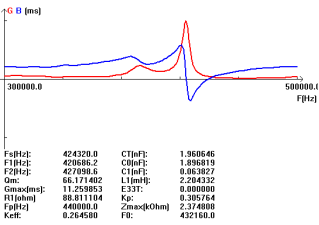

Кривая допуска | Структура продукта | ||
|
| ||
2. Схема схема датчика температуры, схема тестовой схемы схема
400 кГц подводный ультразвуковой преобразователь измерение потока ультразвукового потока
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 400 кГц Подводный ультразвук преобразователь |
| |
Модель | PhW-400-E | ||
Частота | 400 кГц ±5% | ||
Расстояние обнаружения | 0.3～40 м | ||
Минимум Параллельный LMpedance | 280 Ом ±20 ％ | ||
2100pf ± 20％@1 кГц | |||
Чувствительность | Напряжение вождения: 24vpp 、 Расстояние: 0,3 м 、 Эхо -амплитуда ： 500 мВ | ||
Вершина горы Напряжение＜ 700vpp | |||
-40～+80 ℃ | |||
≤3KILOS или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 5,0 ° ± 1 ， Острый угол: 12 ° ± 2 | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 115 г ± 5％（Длина ： 2м) | ||
Инструкции по проводке | Красный+， белый ， черный: экранированный провод ； (без Датчик температуры по умолчанию) | ||
Кривая допуска | Структура продукта | ||
|
| ||
2. Схема схема датчика температуры, схема тестовой схемы схема
