PHW-500-01L
Piezohannas
PHW-500-01L
500 кГц ультразвуковая глубина преобразователь глубины 30 м.
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 500 кГц Подводный ультразвук преобразователь |
| |
Модель | PhW-500-01L | ||
Частота | 500 кГц±5% | ||
Расстояние обнаружения | 0.3～30m | ||
Минимум Параллельный LMpedance | 110 Ом ± 20％ | ||
1400pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем: 24 VPP 、 Расстояние: 0,3м 、 Эхо -амплитуда ： 500 мВ | ||
Вершина горы Напряжение＜ 600vpp | |||
-40～+80 ℃ | |||
≤3KILOS или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 7,5 ° ± 1 ， Острый угол: 18 ° ± 2 | ||
Корпус Материал | Ptef，Титановый сплав | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||

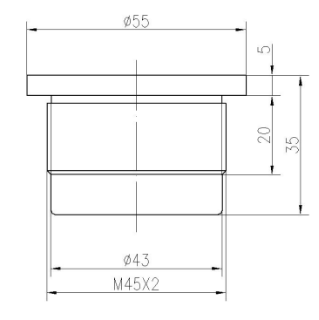

Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 90 г ± 5％（Длина ： 2м) | ||
Инструкции по проводке | Красный+， белый ， черный: экранированный провод ； (без Датчик температуры по умолчанию) | ||

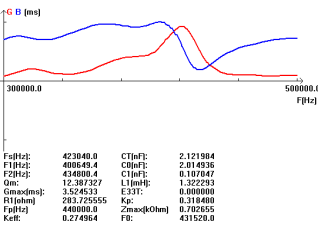

Кривая допуска | Структура продукта | ||
|
| ||
2. Схема схема датчика температуры, схема тестовой схемы схема
