PHA-64-05PA
Piezohannas
PHA-64-05PA
64 кГц антикоррозивный ультразвуковой преобразователь для ультразвукового уровня преобразователя
Технические параметры:

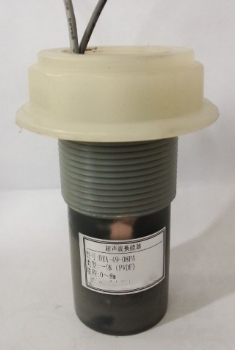

Предметы | Технические параметры | Изображение | |
Имя | 64KHz антикоррозий датчик PA Тип (интегрироватьD Тип) |
| |
Модель | PHA-64-05PA | ||
Частота | 64 кГц ±5% | ||
Расстояние обнаружения | 0.3～5 м | ||
Минимум Параллельный LMpedance | 2200 Ом ± 20％ | ||
1000pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：880vpp，Расстояние: 0,6 м， Эхо -амплитуда：100 мВ | ||
Вершина горы Напряжение＜1500vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 7 ° ± 2 ， Острый угол: 16 ° ± 4 | ||
Корпус Материал | PVDF | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Нижний wiTh Thread ：M48 × 2или жеG1-1/2 | |||
Уровень защиты | IP68 | ||
Масса | 310 г ± 5％ | ||
Инструкции по проводке | integratЭд тип：разъем（3pin, 2,54 мм Терминал) ：Красный+，Белый-，Черный: экранированный； разъем（3 сВ, 2,0 мм Терминал）：белый черный:Датчик температуры（MF58）； | ||

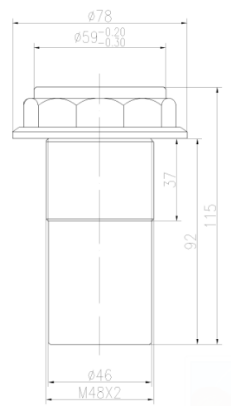

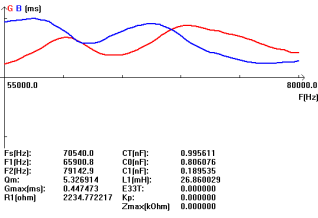

Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
ШерстиЭматическая диаграмма датчика температуры:
Кабельная инструкцияДатчик температуры: Интерфейс (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Инструкция по проводке преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
64 кГц антикоррозивный ультразвуковой преобразователь для ультразвукового уровня преобразователя
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 64KHz антикоррозий датчик PA Тип (интегрироватьD Тип) |
| |
Модель | PHA-64-05PA | ||
Частота | 64 кГц ±5% | ||
Расстояние обнаружения | 0.3～5 м | ||
Минимум Параллельный LMpedance | 2200 Ом ± 20％ | ||
1000pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：880vpp，Расстояние: 0,6 м， Эхо -амплитуда：100 мВ | ||
Вершина горы Напряжение＜1500vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 7 ° ± 2 ， Острый угол: 16 ° ± 4 | ||
Корпус Материал | PVDF | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Нижний wiTh Thread ：M48 × 2или жеG1-1/2 | |||
Уровень защиты | IP68 | ||
Масса | 310 г ± 5％ | ||
Инструкции по проводке | integratЭд тип：разъем（3pin, 2,54 мм Терминал) ：Красный+，Белый-，Черный: экранированный； разъем（3 сВ, 2,0 мм Терминал）：белый черный:Датчик температуры（MF58）； | ||
Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
ШерстиЭматическая диаграмма датчика температуры:
Кабельная инструкцияДатчик температуры: Интерфейс (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Инструкция по проводке преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
