В течение многих лет ультразвуковые датчики широко использовались в легковых автомобилях. Например, ультразвуковая парковочная система может помочь транспортным средствам обнаружить окружающие объекты, когда она находится на низких скоростях. Кроме того, отключение отключения ствола и тревоги обнаружения вторжений являются двумя появляющимися приложениями Ultrasonic
Ультразвуковая система парковки
Ультразвуковая парковка также называется системами помощи парковки, системой парковки и обратной помощи. Эти системы могут варьироваться от простого обнаружения окружающих объектов и предупреждения водителя со звуком автоматической парковки практически без эксплуатации человека. Обычно эти системы имеют 4-16 датчиков, которые умело устанавливаются вокруг тела, чтобы обеспечить необходимое покрытие обнаружения.
Инженеры разрабатывают эти типы приложений, должны искать интегрированные схемы. Какой драйвУльтразвуковой датчик расстояния(Передатчики) В то время как получение, кондиционирование и обработка ультразвуковых эхо, которые определяют расстояние между объектами и транспортными средствами. Например, он может надежно обнаружить полюса международной организации по стандартизации (ISO) на расстоянии до 5 метров (трубы поливинилхлорида (ПВХ), используемые для ультразвуковой помощи в парковке в качестве стандарта производительности). Устройство также прошло строгие тесты электростатического разряда (ESD) и высокий ток впрыска (BCI), которые представляют собой обычные испытания во время разработки систем помощи ультразвуковой парковке.
По мере того, как оригинальное оборудование сталкивается с увеличением количества ультразвуковых датчиков на транспортное средство, стоимость ультразвуковой помощи на парковке будет продолжаться в ближайшие несколько лет. Они могут обеспечить конкурентоспособную структуру затрат для поставщиков больших объемов.
Общие требования к ультразвуковым модулям помощи парковки включают:
Ÿ Способность обнаруживать объекты от 30 см до 5 метров.
Ÿ Time Command Interface (TCI) или локальная взаимосвязанная сеть (LIN), подключенная из модуля к локальному блоку электронного управления или непосредственно подключенным к модулю управления корпусом (BCM) (конфигурация шины).
Чтобы удовлетворить потребности автономных транспортных средств, стандарты обнаружения для объектов с коротким и большим расстоянием станут более строгими. Начиная с 2025 года,Ультразвуковой модульный датчикПридется иметь возможность обнаруживать объекты на расстоянии от 10 до 7 метров. Улучшения поставщиков полупроводников в аналоговой чувствительности и методах привода в аналоговом фронте (AFE) имеют решающее значение для удовлетворения этих требований к расстоянию обнаружения.
TCI и LIN являются двумя наиболее распространенными коммуникационными интерфейсами в системах ультразвуковой помощи парковки сегодня. Однако, с улучшением возможностей визуальной обработки системы помощи передовым водителем (ADAS), ожидается, что протоколы более высокоскоростных протоколов, такие как интерфейс периферического датчика (PSI) 5, распределенный системный интерфейс (DSI) 3 или зона контроллера. (Can) будет применен для передачи большого количества данных ультразвукового эха.
Открыть багажник
Ствол, открывающий удар, также называется системой открытия Smart Thank. Эта функция позволяет владельцу автомобиля положить свои ноги под задний бампер, не используя руки, и нужно только пнуть ногу, чтобы открыть ствол машины.
Традиционная система ствола, открывающая удар, использует емкостную сенсорную полосу, расположенную в нижней части бампера. Но многие автомобильные поставщики изучают использование технологии ультразвукового зондирования в этом приложении, и некоторые системы были созданы массовыми. По сравнению с емкостным зондированием преимущество ультразвукового датчика расстояния заключается в его надежности и надежности под влиянием таких факторов окружающей среды, как грязь и вода. Емественный датчик очень чувствителен к факторам окружающей среды. Если тело загрязнено, эта функция может работать неправильно. Анкет
Общие требования к ультразвуковым решениям для систем открытия ударов включают:
Ÿ Способность обнаруживать объекты от 15 см до 1 метра
Ÿ низкий уровень покоя
Ÿ Работаю нормально под 12 В.
Давайте представим эти требования один за другим.
Обнаружение объекта от 15 см до 1 метра
Одной из проблем использования ультразвуковой технологии для открытия ствола является диапазон обнаружения короткого диапазона. Способность ультразвукового датчика точно обнаруживать объекты ближнего поля в зависимости от качества датчика и спецификаций датчика, метода вождения и конструкции, а также от производительности пути получения (AFE и цифровой обработки).
Высококачественные датчики, такие как MU58MF14-7N Мураты, имеют более стабильное и надежное затухание или \"звонит \" во время возбуждения датчика. Выбирая высококачественные датчики, длина ослабления может быть уменьшена, и стабильность ослабления может быть предсказана более точно.

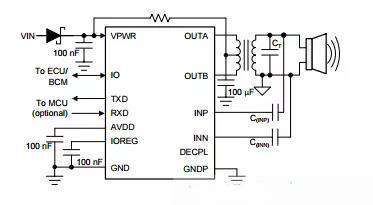

Метод и конструкция ультразвукового датчика драйвера значительно повлияет на период ультразвуковой ослабления и кривую. В приложениях для багажника, которые требуют производительности почти поля, что рекомендует использовать топологию трансформатора. Это пример схематической диаграммы трансформатора.
Когда трансформатор используется для увеличения напряжения питания для активации датчика, кривая затухания более стабильна и измерима, что повышает производительность обнаружения близких объектов.
Наконец, производительность AFE и цифровой обработки также повлияет на обнаружение объектов на коротких и больших расстояниях. Например, он имеет усилитель с низким шумом, оснащен программируемой стадией усиления, изменяющейся во времени, и встроен с 12-разрядным последовательным реестрой приближения, аналого-цифрового преобразователя. Усилитель с низким шумом может снизить шум принятого сигнала, а изменяющийся во времени усиление характеристика программируемого усиления усиления может реализовать применение меньшего усиления к объектам в ближнем поле и большего усиления для обнаружения объектов дальнего поля. Вы можете сохранить настройку кривой усиления в реестре в электрически стиральной программируемой памяти только для чтения (EEPROM).
Низкий уровень покоя
Сдатчик датчика ультразвукового модуляДолжен работать при выключении автомобиля при включении удара, очень важный ток системы очень важен, что является производительностью, о которой очень обеспокоены производителями. У них есть спящий режим с потреблением тока от 9 до 1500 мкА, который можно использовать периодически, чтобы токовое потребление всей системы достигло необходимого уровня.
Работаю обычно под 12 В.
Устройство PGA460-Q1 используется для работы из диапазона входного напряжения от 6 В до 28 В. В приложениях с туловищами, устройство напрямую подключено к автомобильной батарее. Соответствующие меры по защите внешних компонентов, такие как диоды подавления переходного напряжения (телевизоры), помогают защитить устройство от переходных процессов батареи и обратного тока аккумулятора.
Аварийный сигнал обнаружения вторжения
В Европе сигнал тревоги обнаружения вторжений является дополнительным устройством для потребителей при покупке автомобиля или установке после покупки автомобиля. Когда автомобиль остановится и припаркован, эти сигналы тревоги будут использовать ультразвуковые датчики для обнаружения любого движения в автомобиле. Этот сигнал тревоги используется в качестве системы резервного копирования для основной системы тревоги. Если дети или домашние животные переезжают в машину, будет выпущена сигнализация. В соответствии с дополнительными гарантиями по борьбе с кражи и безопасности потребители часто получают скидки на страхование, потому что у их транспортных средств есть эта функция.
Большинство систем используют один или два ультразвуковых передатчика и один или два приемника. Ультразвуковые датчики, такие как PGA460-Q1, могут управлять и получать передатчик и приемник, поэтому могут потребоваться одно или два устройства PGA460-Q1.
