HS/T250
Piezohannas
HS/T250

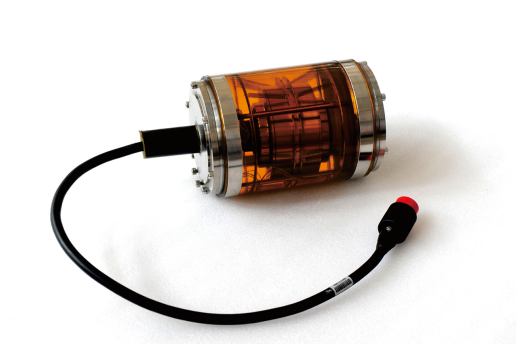

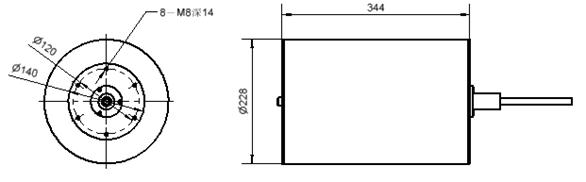

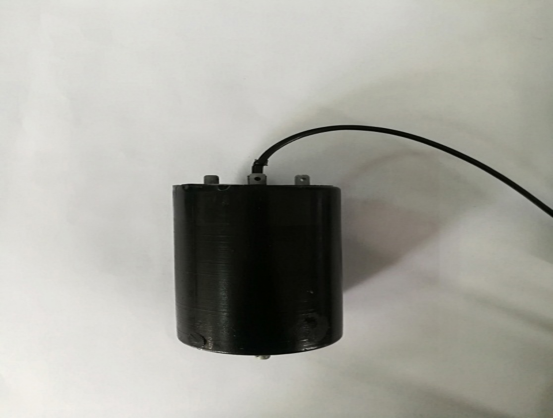

Низкочастотная высокая мощность подводной акустический преобразователь, передающий датчик
Технические параметры:
Модель | HS/T250 |
|
резонансная частота | 250 Гц ± 10% | |
Рабочая группа | ≥45 Гц | |
передача отклика напряжения | ≥116 дБ | |
Статический Капацитатный | 110000 пф | |
Dнеректирование | Горизонтальная направленность | |
Уровень источника звука (SL) | ≥175 дБ | |
Рабочая глубина | 120 м | |
CспособныйSощущение | Φ11,2 мм Двойной экранированный кабель | |
Масса | 18,4 кг | |
| ||
Заявление:
Подводные исследования акустики
Подводная система связи
Калибровка акустического поля
Военные и научные применения
Дело применения подводного акустического преобразователя
Согласно потребностям клиента, мы можем разработать и производить пьезоэлектрические ультразвуковые преобразователи, Подводной акустический преобразователь, ультразвуковые зонды и датчики различных частот со стабильными характеристиками и высоким качеством.
2. Калибровка векторных гидрофонов в глубокой воде, максимальная глубина работы может достигать 3000 м, что можно использовать для наполненных маслом элементами линейных массивов

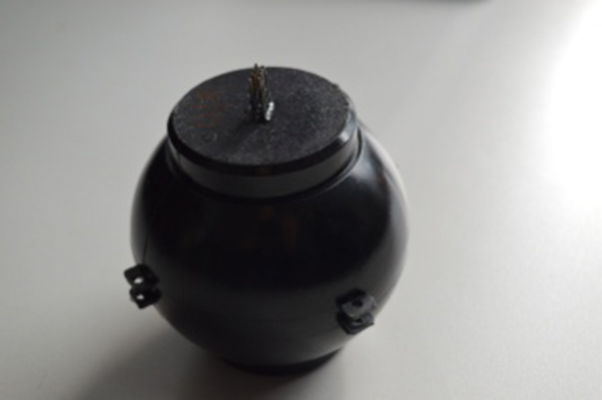

3. Самая высокая эмиссионная реакция уклаженного сферического акустического преобразователя может достигать 156 дБ, а самый высокий уровень источника звука может достигать 202 дБ, что более чем на 6 дБ выше, чем обычные сферические преобразователи того же размера.

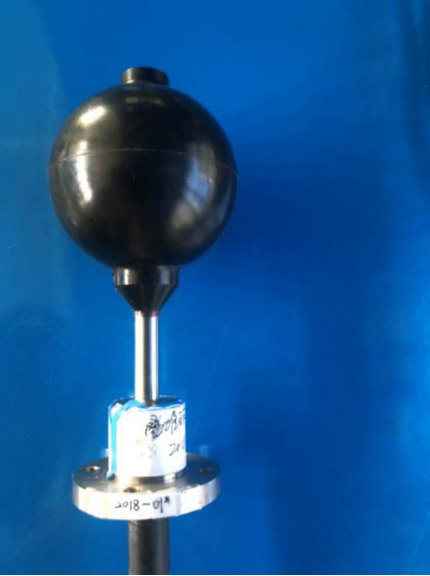

4. Типлкристаллический вектор гидрофон
По сравнению с пьезоэлектрическими керамическими преобразователями, размер транс-датчика, передаваемого монокристаллом PIN-PMN-PT, уменьшается более чем на 1/3, уровень отклика передачи напряжения на 2 ~ 10 дБ выше, полоса импеданса примерно в два раза выше, а -3db Пропускная способность примерно в два раза выше. Раз; Приемная чувствительность на 3 ~ 5 дБ выше. Монокристаллический вектор гидрофон имеет низкий уровень самостоятельного движения, а чувствительность на 4 ~ 6 дБ выше, чем пьезоэлектрический вектор гидрофон того же размера.
5. Фиксированный инсталляционный вектор гидрофон

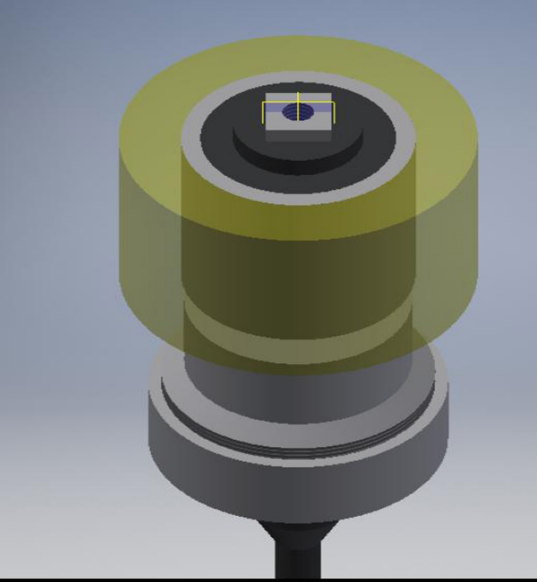

Используя центральную колонку в качестве фиксированной основы, керамический сдвигный режим рабочего режима, рабочая полоса частот составляет 100-5000 Гц, установка проста, производительность стабильна и может заменить большинство векторных гидрофонов, установленных на различных платформах.

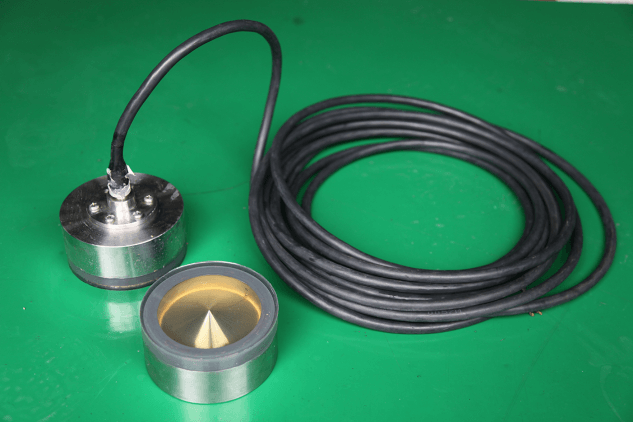

Отражатель в форме конуса используется для отражения окружности излучаемых звуковых волн тороидального датчика до конечной поверхности для работы, и относительно стабильное акустическое излучение луча может быть реализовано на конечной поверхности.

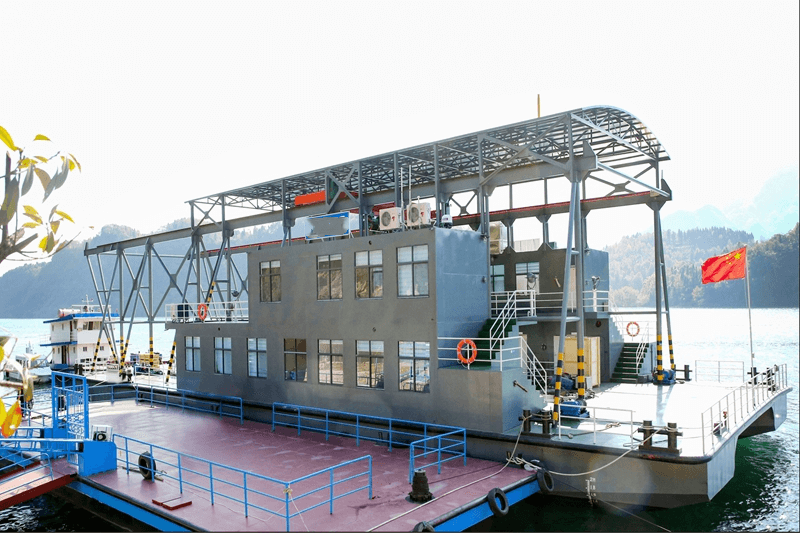

Подводная акустическая проверка измерения:

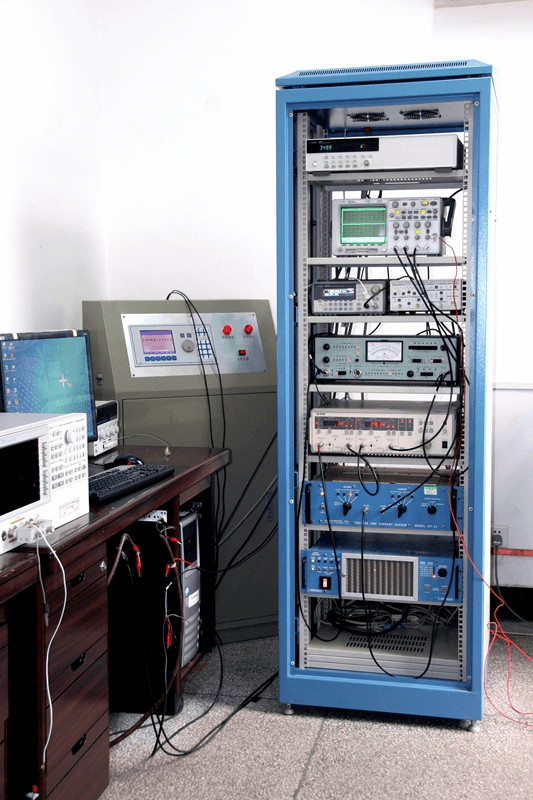

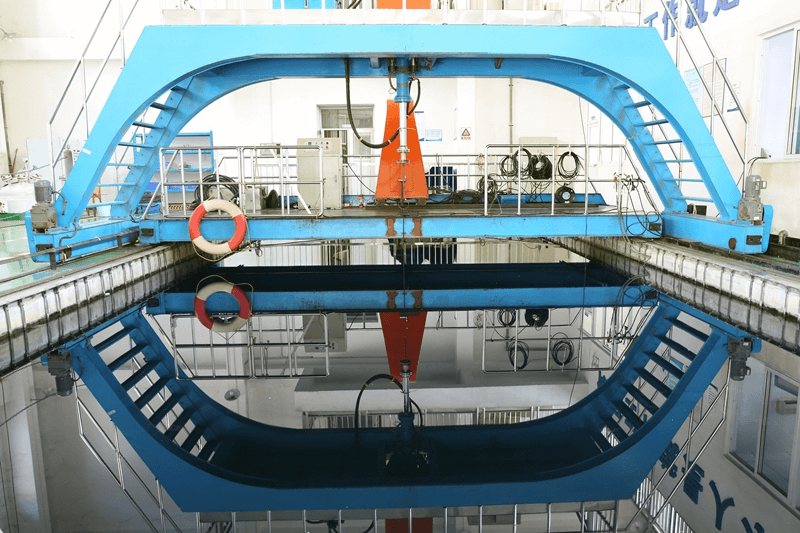

Подводное акустическое измерение содержит 5 наборов испытательных устройств, включая автоматическую акустическую систему измерения, гидрофона низкочастотного калибровочного устройства, система измерения чувствительности к гидрофоновым ускорению, измерение гидроакустических материалов и система испытательной станции, которые оснащены для измерения преобразователей. Анкет Соответствующие параметры звукового элемента и акустической матрицы, а также характеристики отражения и передачи звука подводных акустических материалов и компонентов, стандартов тестирования GB/T 7965-2002, GB/T16165-1996, GB/T7967-2002, GJB275 -1987, GB /T14369-2011, Q /715 J 66-2011 и т. Д. Измерительный диапазон частот составляет от 20 Гц до 500 кГц. Испытательная станция может измерить подводные акустические характеристики крупных преобразователей и акустических массивов.
